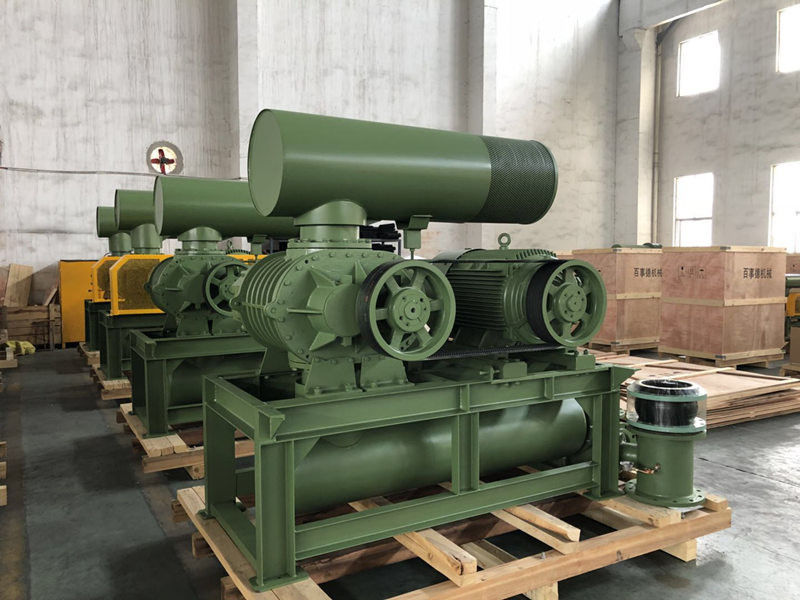

Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm

Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm

Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm
Pressure 10-50KPA Positive 3 Lobe Roots Blower with rotary speed 700-1500rpm
Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001/CE
Numer modelu: BK7018
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Eksportuj standardowy drewniany futerał
Czas dostawy: 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa: Wydmuchacz trójkątny Pojemność powietrza: 180,98-50,47 m3/min
Wyładowanie ciśnienie różnicowe: 10-50KPA Moc silnika: 11-45/55 kW
Otwór rozładowy: DN200 (8”) Aplikacja:: Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane w uzdatnianiu wody, cementownia
Materiały główne: Lane żelazo Pochodzenie technologii: USA
Połączony przez: Pasek i koło pasowe woltaż: 380 V/400 V/415 V/440 V/dostosowany
Częstotliwość: 50 Hz/60 Hz Aplikacja: oczyszczanie ścieków
Typ instalacji:: Poziome lub pionowe
Podkreślić:

3 Lobe Roots Blower

,

pneumatyczna dmuchawa przenośnikowa

Trójpłatowy wentylator korzeniowy, ciśnienie 10-50 KPa, prędkość obrotowa 700-1500 obr./min



Stosowany w przemyśle petrochemicznym, materiałów budowlanych, energetyce, hutnictwie, nawozach sztucznych, kopalniach, portach, przemyśle tekstylnym, spożywczym, papierniczym, akwakulturze i oczyszczaniu ścieków oraz innych dziedzinach, głównie do transportu powietrza. W przypadku zastosowań z gazem ziemnym i wodorem, acetylenem, dwutlenkiem węgla, gazami palnymi, wybuchowymi i korozyjnymi, prosimy o zapoznanie się z naszym innym modelem dmuchawy biogazu serii YU-EG.



Specyfikacje:



Model

BK7018

Wydajność powietrza

18,98-50,47m3/min

Ciśnienie różnicowe tłoczenia

10-50 KPa

Prędkość obrotowa

700-1500 obr./min

Typ silnika

11-45/55KW

380/400/415/440V, 3 FAZY, 50/60HZ, dostępny również silnik o zmiennej częstotliwości

Typ instalacji

Standard: typ poziomy

Dostępny typ pionowy do wyboru
Kolor Dostosowany, standard RAL6011

Masa netto dmuchawy bez silnika

564 kg

Przybliżony rozmiar opakowania

1,8*1,3*2,2 (długość*szerokość*wysokość)





Cechy:

1. Koła zębate skośne do płynnej pracy

2. Kompaktowa, elastyczna instalacja daje użytkownikom więcej możliwości.

3. Integralna konstrukcja wirnika, bardziej stabilna w transporcie strumienia powietrza

4. Zastosowano importowane uszczelnienia olejowe wykonane z gumy fluorowej, która charakteryzuje się dobrą odpornością na ścieranie i wysoką temperaturę.

5. Niewielkie wibracje i ekonomiczne zużycie energii.





Arkusz parametrów



Model Średnica przyłącza (mm) Prędkość Wydajność wlotowa (m3/min) i moc wału (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa 0,05 MPa
obr./min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK7018 200 (8") 700 21,97 6,55 20,73 10,70 19,77 14,52 18,98 19,46
850 27,32 7,96 26,07 13,00 25,11 17,63 24,32 23,62 23,61 26,82
1000 32,66 9,36 31,41 15,29 30,45 20,74 29,67 27,79 28,95 31,55
1150 38,00 10,76 36,75 17,58 35,79 23,85 35,01 31,96 34,30 36,28
1250 41,56 11,70 40,32 19,11 39,35 25,92 38,57 34,74 37,86 39,44
1400 46,90 13,11 45,66 21,40 44,70 29,03 43,91 38,91 43,20 44,17
1500 50,47 14,04 49,22 22,93 48,26 31,11 47,47 41,69 46,76 47,33



Struktura korpusu dmuchawy


Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm 0





Nr

Nazwa części

Ilość



Nr

Nazwa części

Ilość



Nr

Nazwa części

Ilość

1

Podstawa

2



9

Pokrywa lewego końca

1



17

Zbiornik oleju

1

2

Śruba sześciokątna

4



10

Sworzeń

4



18

Koło zębate

2

3

Uszczelka przeciwpyłowa

1



11

Obudowa

1



19

Klin

2

4

Wirnik napędowy

1



12

Uszczelnienie olejowe

4



20

Tuleja osiowa

2

5

Łożysko końca napędowego

2



13

Pokrywa prawego końca

1



21

Łożysko końca koła zębatego

2

6

Wirnik napędzany

2



14

Śruba

16



22

Płyta łożyskowa

2

7

Osłona przeciwpyłowa

1



15

Odpływ

1



23

Podkładka regulacyjna

kilka

8

Smarownica

2



16

Śruba mocująca

8



24

Nakrętka magnetyczna

1





Rysunek montażowy zespołu dmuchawy



Ciśnienie 10-50KPA Positive 3 Lobe Roots Dmuchawa z prędkością obrotową 700-1500rpm 1





Zakres standardowego dostarczania



1. Dmuchawa na wałku

2. Zawór bezpieczeństwa

3. Zawór zwrotny typu wafer (typ smukły)

4. Tłumik wlotowy (z filtrem powietrza)

5. Tłumik wylotowy

6. Podstawa dmuchawy i silnika (z osłoną paska)

7. Gumowy przegub elastyczny i amortyzator

8. Koło pasowe silnika

9. Manometr

10. Pas klinowy

11. Śruby i nakrętki oraz inne części łączące

12. Silnik elektryczny
