Profesjonalny producent różnego rodzaju dmuchaw
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BK |
| Orzecznictwo: | ISO9001/ISO14001/CE |
| Numer modelu: | BK8016 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
| Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| nazwisko: | Wydmuchacz trójkątny | Pojemność powietrza: | 150,37-48,99 m3/min |
|---|---|---|---|
| Maksymalne ciśnienie tłoczenia: | 60Kpa | Moc silnika: | 11-90 kW |
| Otwór wylotowy: | DN200 (8”) | Zastosowanie:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane w uzdatnianiu wody, cementownia |
| Główne materiały: | żeliwo | Pochodzenie technologii: | USA |
| Marka łożyska: | NSK, SKF w zależności od klienta | Obroty dmuchawy: | 700-1500 |
| napięcie: | 380 V/400 V/415 V/440 V/niestandardowe | Częstotliwość: | 50 Hz/60 Hz |
| Zastosowanie: | Oczyszczanie ścieków | Typ instalacji:: | Poziomo lub pionowo |
| High Light: | 3 Lobe Roots Blower,pneumatyczna dmuchawa przenośnikowa |
||
Pozytywny dmuchawkę trójgłówkową, ciśnienie 10-50KPA, prędkość obrotowa 700-1500 obr./min
Dmuchawy korzeniowe są szeroko stosowane w elektrotechnice, ropie naftowej, hutnictwie stalowym, zapachu, żywności, produkcji tlenu, przędzenia,
Pomieszczenie na próżni, wytwarzanie papieru, akwakultura, oczyszczanie ścieków, przenoszenie pneumatyczne itp.
Specyfikacje:
|
Model |
BK8016 |
|
Pojemność powietrza |
15.37-48.99m3/min |
|
Ciśnienie różniczkowe rozładowania |
10-60 KPA |
|
Prędkość obrotowa |
700-1500 obr./min |
|
Rodzaj silnika |
11KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, silnik częstotliwości również dostępny |
|
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
|
Rodzaj instalacji |
Standardowy: typ poziomy Typ pionowy do wyboru |
| Kolor | Zindywidualizowany, standardowy RAL6011 |
|
N.W. dmuchawy bez silnika |
800 kg |
|
Rozmiar opakowania Ok. |
2.1*1.5*2.35 (długość*szerokość*wysokość) |
Charakterystyka:
1. Helikulowe zęby zegarkowe dla płynnej pracy
2Kompaktność i elastyczność instalacji zapewniają użytkownikom większy wybór.
3Przyjąć zintegrowaną strukturę obrotową, bardziej stabilną w pracy.
4Przyjąć importowane uszczelki olejowe wykonane z gumy fluorowej, która ma dobrą odporność na zużycie i wysoką odporność na temperaturę.
5Małe wibracje i ekonomiczne zużycie energii.
Arkusz parametrów
| Model | Port Dia (MM) |
Prędkość | Pojemność wejściowa (m3/min) i moc wału (KW) | |||||||
| 00,1 kgf/cm2 | 00,2 kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
| 00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
| obroty / min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8016 | 200 ((8") | 700 | 20.85 | 8.26 | 19.27 | 12.32 | 18.08 | 16.13 | 17.06 | 18.28 |
| 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | ||
| 1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | ||
| 1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | ||
| 1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | ||
| 1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | ||
| 1500 | 48.99 | 17.71 | 47.41 | 26.39 | 46.21 | 34.56 | 45.19 | 39.16 | ||
| Model | Port Dia (MM) |
Prędkość | Pojemność wejściowa (m3/min) i moc wału (KW) | |||||||
| 00,5 kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
| 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
| 00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
| obroty / min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8016 | 200 ((8") | 700 | 16.18 | 22.44 | 15.37 | 26.60 | ||||
| 850 | 21.45 | 27.25 | 20.64 | 32.31 | ||||||
| 1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | 24.51 | 49.90 | ||
| 1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | 29.79 | 57.39 | ||
| 1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | 33.30 | 62.38 | ||
| 1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 | 38.58 | 69.87 | ||
| 1500 | 44.31 | 48.09 | 43.50 | 57.01 | 42.76 | 65.93 | 42.09 | 74.86 | ||
Konstrukcja nadwozia głównego dmuchawy
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
Nie, nie, nie. |
Nazwa części |
Co to jest? |
|
1 |
Wydobycie |
2 |
|
9 |
Po lewej stronie pokrywa |
1 |
|
17 |
Zbiornik oleju |
1 |
|
2 |
Węzły sześciokątne |
4 |
|
10 |
Krągła szpilka |
4 |
|
18 |
Zestaw |
2 |
|
3 |
Plombę antypustyczną |
1 |
|
11 |
Mieszkania |
1 |
|
19 |
Klucz |
2 |
|
4 |
Prędkość obrotowa |
1 |
|
12 |
Olejna pieczęć |
4 |
|
20 |
Osiowy obudowa |
2 |
|
5 |
Łóżko końcowe napędu |
2 |
|
13 |
Po prawej stronie pokrywa |
1 |
|
21 |
łożysko końcowe przekładni |
2 |
|
6 |
Prężnik napędzany |
2 |
|
14 |
Bolt |
16 |
|
22 |
Płyty łożysk |
2 |
|
7 |
Pokrycie pyłem |
1 |
|
15 |
Oddychaj |
1 |
|
23 |
Podkładka regulowana |
kilka |
|
8 |
Włosny sutek |
2 |
|
16 |
Śruby montażowe |
8 |
|
24 |
O masie nieprzekraczającej 30 g/m2 |
1 |

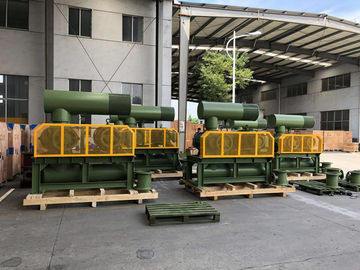

Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. dmuchawy gołe
2. zawór odciągający
3. zawór kontrolny płytki typu śluzowego
4. tłumik wlewu (z filtrem powietrza)
5. tłumik wyładowania
6. Dmuchawa i podstawa silnika (z osłoną pasa)
7. elastyczne gumowe złącze i amortyzator
8. koła silnikowe
9. miernik ciśnienia
10Pasy V
11. śruby i orzechy oraz inne części do łączenia
12. silnik elektryczny
