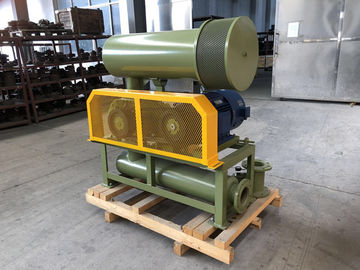

DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza

DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza

DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza
DN300 80KPA Three Lobe Roots Pneumatic Blower , Rotary Air Blower
DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001/CE
Numer modelu: BK10027S
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Eksportuj standardowy drewniany futerał
Czas dostawy: 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności: L/C, T/T
Możliwość Supply: 50 ZESTAWÓW miesięcznie
Kontakt
Szczegółowy opis produktu
Typ: Przemieszczenie dodatnie, typ korzeni, transport powietrzny Nazwa: Wydmuchacz trójkątny
Pojemność powietrza: 63.16-136.2m3/min Wyładowanie ciśnienie różnicowe: 10-80KPA
Moc silnika: 30-90/110-220KW Otwór rozładowy: DN300 (12”)
Typ chłodzenia: Powietrze Aplikacja:: Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u
Materiały główne: Lane żelazo woltaż: 380 V/400 V/415 V/440 V/niestandardowe
Częstotliwość: 50 Hz/60 Hz Typ instalacji:: Poziome lub pionowe
Podkreślić:

dmuchawa z korzeniami

,

pneumatyczna dmuchawa przenośnikowa



Trzylopatkowa dmuchawa Roots DN300, dmuchawa obrotowa chłodzona powietrzem 80KPA



Jako jeden z głównych chińskich producentów dmuchaw Roots z trzema łopatkami, wyporowych, B-Tohin stał się jednym z profesjonalnych producentów dmuchaw w Chinach. Dzięki własnemu zespołowi badawczemu i zaawansowanej technologii wprowadzonej z Ameryki i Japonii, osiąga stały wzrost udziału w rynku.



Wszystkie akcesoria dmuchawy są znormalizowane, co pozwala na masową produkcję, ale dostępne są również wersje niestandardowe. Nie wymaga chłodzenia wodą przy ciśnieniu doładowania 80KPA.





Specyfikacje:



Model

BK10027S

Wydajność powietrza

63,16-136,2m3/min

Ciśnienie różnicowe tłoczenia

10-80KPA

Prędkość obrotowa

850-1500 obr./min

Typ silnika

37-90/110-220KW

380/400/415/440V, 3 FAZY, 50/60HZ, dostępny również silnik o zmiennej częstotliwości

Typ instalacji

Standard: typ poziomy.

Dostępny typ pionowy do wyboru
Kolor Dostosowany, standard RAL6011

Waga netto dmuchawy bez silnika

1750 kg

Przybliżony rozmiar opakowania.

2,67*1,87*2,5m (długość*szerokość*wysokość)





Cechy:

1. Medium transmisyjne jest czyste, wolne od oleju i innych zanieczyszczeń, nie powoduje zanieczyszczeń.

2. Szeroki zakres wydajności i ciśnienia do zastosowania

3. Produkty z certyfikatem CE, ISO9001

4. Produkt dostosowany do różnych wymagań instalacyjnych

5. Wysoka wydajność





Arkusz parametrów

Model Średnica króćca
(MM)		 Prędkość Wydajność na wlocie (m3/min) i moc wału (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2  0,4 kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa
obr./min m3/min KW m3/min KW m3/min KW m3/min KW
BK10027S 300 (12") 850 73,94 40,13 70,86 49,65 68,50 59,18 66,51 68,71
1000 88,31 47,21 85,22 58,42 82,86 69,63 80,87 80,83
1150 102,7 54,29 99,59 67,18 97,22 80,07 95,23 92,96
1250 112,2 59,01 109,2 73,02 106,8 87,03 104,8 101,0
1400 126,6 66,09 123,5 81,78 121,2 97,48 119,2 113,2
1500 136,2 70,81 133,1 87,63 130,7 104,4 128,7 121,3



Model Średnica króćca
(MM)		 Prędkość Wydajność na wlocie (m3/min) i moc wału (KW)
0,5 kgf/cm2  0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
obr./min m3/min KW m3/min KW m3/min KW m3/min KW
BK10027S 300 (12") 850 64,75 78,24 63,16

87,76


1000 79,11 92,04 77,52 103,3
1150 93,47 105,8 91,89 118,7 90,43 131,6 89,07 144,5
1250 103,0 115,1 129,1 100,0 143,1 98,64 98,64 157,1
1400 117,4 128,9 115,8 144,6 114,4 160,2 113,0 175,9
1500 127,0 138,1 125,4 154,9 123,9 171,7





Struktura korpusu dmuchawy


DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza 0





Nr.

Nazwa części

Ilość.



Nr.

Nazwa części

Ilość.



Nr.

Nazwa części

Ilość.

1

Podstawa

2



9

Lewa pokrywa końcowa

1



17

Zbiornik oleju

1

2

Śruba sześciokątna

4



10

Sworzeń okrągły

4



18

Koło zębate

2

3

Uszczelka przeciwpyłowa

1



11

Obudowa

1



19

Klin

2

4

Wirnik napędowy

1



12

Uszczelka olejowa

4



20

Tuleja osiowa

2

5

Łożysko

2



13

Prawa pokrywa końcowa

1



21

Łożysko

2

6

Wirnik napędzany

2



14

Śruba

16



22

Płyta łożyskowa

2

7

Pojemnik na kurz

1



15

Odpowietrznik

1



23

Podkładka regulacyjna

kilka

8

Smarowniczka

2



16

Śruba

8



24

Nakrętka magnetyczna

1





Rysunek montażowy zespołu dmuchawy



DN300 80KPA Dmuchawa pneumatyczna z trzema kulami, obrotowa dmuchawa powietrza 1





Standardowy zakres dostawy



1. dmuchawa z gołym wałem

2. zawór bezpieczeństwa

3. zawór zwrotny typu wafer (typ smukły)

4. tłumik wlotowy (z filtrem powietrza)

5. tłumik wylotowy

6. podstawa wspólna (z osłoną paska)

7. złącze elastyczne gumowe i podkładka antywibracyjna

8. koło pasowe silnika

9. manometr

10. pasek klinowy

11. śruby i nakrętki oraz inne części łączące

12. silnik elektryczny
