Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | YU-EG125 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Możliwość Supply: | 20 zestawów miesięcznie |
Pojemność: | 7,96–18.78 m3 / min | Różnica ciśnień na wylocie: | 10–80 kpa |
---|---|---|---|
Rozmiar otworu: | DN125 (5 ”) | Rodzaj chłodzenia: | woda |
Rodzaj połączenia: | Napędzany paskiem | Pasek i koło pasowe: | Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych |
High Light: | dmuchawa do gazu wysypiskowego,dmuchawa do gazu ziemnego |

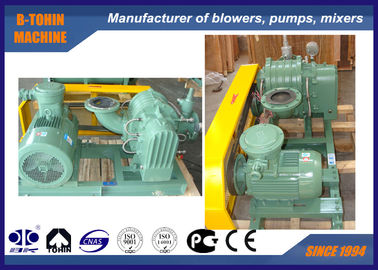

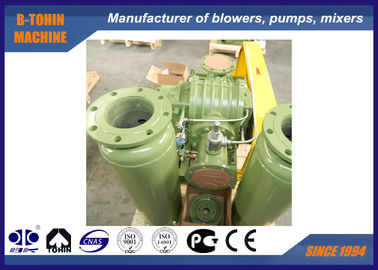

Roots Biogas Dmuchawa, biogaz i dmuchawa kwasowa, antykorozyjna
Podanie
YU-EG series blower is designed for special gas use. Dmuchawa serii YU-EG jest przeznaczona do specjalnego zastosowania gazu. By coating the inside over-current parts with PTFE and adopting stainless flexible joint, stainless inlet and outlet silencer, it can be applied in conveying bio gas, alkali, acid and other flammable gas. Pokrywając wewnętrzne części przetężeniowe PTFE i przyjmując nierdzewny elastyczny łącznik, nierdzewny tłumik wlotowy i wylotowy, można go stosować do transportu biogazu, alkaliów, kwasów i innych łatwopalnych gazów.
Dane techniczne
Model |
YU-EG125 |
Pojemność powietrza |
7,96–18.78m3)/ min |
Różnica ciśnień na wylocie |
10–80 kPa |
Prędkość obrotowa |
1000-1650 obr./min |
Ilość wody chłodzącej |
12 l / min |
Typ silnika |
4-37 kW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Rodzaj instalacji |
Standard: typ pionowy |
NW dmuchawy bez silnika |
350 kg |
Rozmiar opakowania Ok. |
1,8 * 1,3 * 1,5 m (długość * szerokość * wysokość) |
funkcje
1. Zwarta konstrukcja, taka sama konstrukcja wlotu i wylotu dmuchawy, odpowiednia dla różnych typów instalacji
2. Wirnik i wał odlewany jest w całości jako część zapewniająca stabilną pracę.
3. Wysokiej jakości łożyska i uszczelki zapewniają bezpieczną pracę.
4. W celu ochrony łożyska przed przegrzaniem przyjęto konstrukcję chłodzącą wodą.
5. Silnik DIIBT4 wyposażony do użytku w obszarach niebezpiecznych.
Arkusz parametrów
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,1 kgf / cm2 | 0,2 kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | ||||||||
0,01Mpa | 0,02 MPa | 0,03 MPa | 0,04Mpa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 125 |
125 (5 ") | 1000 | 10,78 | 3.05 | 10,13 | 5.39 | 9,64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12,62 | 3.51 | 11,98 | 6.20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4.28 | 15.06 | 7,55 | 14,57 | 10.14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4.58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5.04 | 18.14 | 8,89 | 17,65 | 11,95 | 17,23 | 15.04 |
Model |
Port Dia (mm) |
Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem |
Chłodzenie woda |
||||||||
Prędkość obr./min |
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||||
0,05Mpa | 0,06 MPa | 0,07 MPa | 0,08 MPa | ||||||||
m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||||
YU-EG 125 |
125 (5 ") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8.23 | 15.11 | 7,96 | 17.19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14.11 | 11,61 | 16,82 | 11,30 | 18,89 | 11.03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21.16 | 12,88 | 24,07 | |||
1500 | 15.02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14.11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Struktura korpusu dmuchawy
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. podciśnieniowy zawór upustowy
3. zawór zwrotny
4. tłumik wlotowy (z filtrem)
5. tłumik rozładowania
6. podstawa publiczna (z osłoną paska)
7. elastyczny gumowy przegub i podkładka amortyzująca
8. koło pasowe
9. manometr
10. pasek
11. śruby i nakrętki oraz inne części łączące
12. silnik
