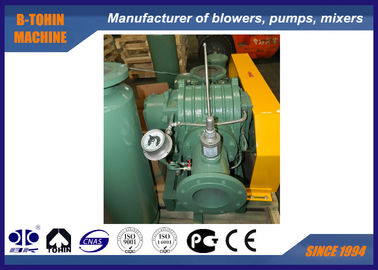

Odpady i łatwopalna dmuchawa do składowania gazu, Biogas Rotary Blower

Odpady i łatwopalna dmuchawa do składowania gazu, Biogas Rotary Blower

  • Odpady i łatwopalna dmuchawa do składowania gazu, Biogas Rotary Blower
Odpady i łatwopalna dmuchawa do składowania gazu, Biogas Rotary Blower
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BK
Orzecznictwo: ISO9001/ISO14001
Numer modelu: YU-EG150
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Eksportuj standardowy drewniany futerał
Czas dostawy: 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Możliwość Supply: 20 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Pojemność: 13,81 -29,26 m3 / min Różnica ciśnień na wylocie: 10–70 kPa
Rozmiar otworu: DN150 (6 ”) Rodzaj chłodzenia: woda
Rodzaj połączenia: Napędzany paskiem Pasek i koło pasowe: Biogaz, gazy odlotowe, transportowanie materiałów wybuchowych
High Light:

dmuchawy gazu ziemnego

,

Roots Rotary Lobe Blower



Rotacyjna dmuchawa na biogaz, dmuchawa do odpadów i gazów łatwopalnych, dmuchawa gazowa typu korzeniowego





O firmie YU-EG



Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. Od momentu powstania firma B-Tohin importuje zaawansowaną technologię i sprzęt oraz stale rozwija nowe produkty. YU-EG type blower is a new kind product which has the casing and rotors coating with special anti-corrosive materials. Dmuchawa typu YU-EG to nowy rodzaj produktu, który ma obudowę i wirniki pokryte specjalnymi materiałami antykorozyjnymi. It is applicable to the delivery of special gas, such as bio gas and waste gas. Ma zastosowanie do dostawy gazu specjalnego, takiego jak biogaz i gaz odlotowy.





Dane techniczne



Model

YU-EG150

Pojemność powietrza

13,81–29,26m3)/ min

Różnica ciśnień na wylocie

10–70 kPa

Prędkość obrotowa

850-1400 obr / min

Ilość wody chłodzącej

15 l / min

Typ silnika

5,5–45 kW

380/400/415 / 440V, 3PHASES, 50 / 60HZ, silnik przeciwwybuchowy

Marka silnika

Standard: silnik Siemens Beide lub Wannan

Silnik Siemens i ABB do wyboru

Rodzaj instalacji

Standard: typ pionowy

NW dmuchawy bez silnika

530 kg

Rozmiar opakowania Ok.

2,0 * 1,4 * 1,65 m (długość * szerokość * wysokość)







Arkusz parametrów



Model

Port Dia

(mm)

Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem

Chłodzenie

woda
(l / min)

Prędkość
obr./min
0,1 kgf / cm2 0,2 kgf / cm2 0,3 kgf / cm2 0,4 kgf / cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O
0,01Mpa 0,02 MPa 0,03 MPa 0,04Mpa
m3 / min KW m3 / min KW m3 / min KW m3 / min KW
YU-EG
150
150 (6 ") 850 16,93 4.57 16.03 8,01 15,34 10,90 14,78 14,41 15
1000 20,29 5.38 19,40 9,42 18,70 12,83 18.14 16,95
1150 23,66 6.19 22,76 10,84 22,07 14,75 21,50 19,50
1250 25,90 6,73 25,00 11,78 24,31 16.03 23,75 21,19
1400 29,26 7,53 28,37 13,19 27,67 17,96 27.11 23,73



Model

Port Dia

(mm)

Wydajność wlotowa (m3 / min) i moc na wale (kW) pod różnym ciśnieniem

Chłodzenie

woda
(l / min)

Prędkość
obr./min
0,5 kgf / cm2 0,6 kgf / cm2 0,7 kgf / cm2 0,8 kgf / cm2
5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3 / min KW m3 / min KW m3 / min KW m3 / min KW
YU-EG
150
150 (6 ") 850 14,26 18.14 13,81 21,65         15
1000 17,63 21,35 17.18 25,47 16,75 27,14
1150 20,99 24,55 20,54 29,30 20.11 31,21
1250 23,23 26,68 22,78 31,84 22,36 33,92
1400 26,59 29,88 26,15 35,66 25,72 37,99





Lista materiałów







Nie.

Częściowe imię

Ilość

Materiały



Nie.

Częściowe imię

Ilość

Materiały

1

Cylinder

1

HT200



17

Otwór na kołek ustalający

4



2)

Płytka końcowa napędu

1

HT200



18

Płytka końcowa przekładni

1

HT200

3)

System chłodzenia







19

Miotacz tłuszczu

2)

45 #

4

Smarowniczka

4

miedź



20

Okrągła nakrętka

2)

45 #

5

Uszczelka gazowa

8

PTFE



21

Uszczelka olejowa

2)

FPM

6

Uszczelka olejowa

4

FPM



22

O-ring

2)

FPM

7

Napęd wirnika

1

QT500



23

Wewnętrzny przekładnia zębata stożkowa

2)

20CrMnTi

8

O-ring

8

FPM



24

Nakrętka zaciskowa

2)

45 #

9

Uszczelka olejowa

1

FPM



25

Prawy kołnierz

2)

45 #

10

Łożysko

2)

GCr15



26

Pokrywa zbiornika oleju

1

HT200

11

Klucz

1

45 #



27

Wskaźnik poziomu oleju

1

żywica

12

Napęd pokrywy wirnika

1

45 #



28

Wiosna motyl

2)

65 mln

13

Kółko do skakania

2)

65 mln



29

Zatrzymaj pralkę

2)

Q235

14

Napędzany wirnik



QT500



30

Wtyczka magnetyczna

1



15

Napędzana pokrywa wirnika

1

45 #



31

Łożysko

2)

GCr15

16

O-ring

2)

FPM



32

Tuleja wału

4

45 #





Rysunek montażowy zestawu dmuchawy

Odpady i łatwopalna dmuchawa do składowania gazu, Biogas Rotary Blower 0





Standardowa dostawa zakresu



1. dmuchawa wału

2. podciśnieniowy zawór upustowy

3. zawór zwrotny

4. tłumik wlotowy (z filtrem)

5. tłumik rozładowania

6. podstawa publiczna (z osłoną paska)

7. elastyczny gumowy przegub i podkładka amortyzująca

8. koło pasowe

9. manometr

10. pasek

11. śruby i nakrętki oraz inne części łączące

12. silnik
