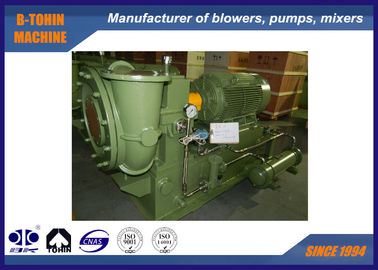

80KPA Jednostopniowa dmuchawa odśrodkowa, dostarczanie tlenu, dmuchawa o niskich wibracjach
O firmie GS
Jednostopniowa, wysokoobrotowa dmuchawa odśrodkowa serii GS jest specjalnie zaprojektowana do napowietrzania w oczyszczalniach ścieków. Może być również stosowana do mediów takich jak powietrze, azot, dwutlenek azotu i inne gazy niekorozyjne.
Dmuchawa GS charakteryzuje się szerokim zastosowaniem, znacznymi oszczędnościami energii, niewielkimi wymiarami oraz łatwością instalacji, obsługi i konserwacji.
Specyfikacje
|
Numer modelu
|
GS100-1.8
|
|
Ciśnienie różnicowe tłoczenia
|
80KPA
|
|
Moc silnika
|
160KW
|
|
Wydajność powietrza
|
100m3/min
|
|
Typ silnika
|
380/400/415/440V/6KV/10KV, 3 FAZY, 50/60HZ
|
Cechy
a. Dostosowanie techniczne (ciśnienie, wydajność, rozmiar, alternatywne akcesoria).
b. Rygorystyczny system kontroli jakości; 12 miesięcy gwarancji.
c. Montaż przy użyciu najnowocześniejszych maszyn CNC;
d. Wysoka precyzja dla mniejszego tarcia między wirnikiem a obudową.
f. Elastyczne warunki płatności.
g. Niski poziom hałasu
h. Dostarczanie powietrza bez oleju i pyłu.
Kluczowe technologie
|
1. Urządzenie kierownicy wlotowej
- Położenie — przed wirnikiem dmuchawy
- Funkcja — Nie tylko do regulacji wydajności dmuchawy w zakresie od 45% do 100%, ale także do zapewnienia maksymalnej sprawności dmuchawy w zakresie regulacji, zwłaszcza gdy parametry pracy odbiegają od danych projektowych (niska temperatura lub niskie ciśnienie).
- Regulacja — praca automatyczna lub ręczna poprzez kliknięcie ekranu dotykowego na skrzynce sterowniczej dmuchawy. W trybie pracy automatycznej kierownica wlotowa jest regulowana przez operatora elektrycznego w ustalonym stosunku po otrzymaniu sygnału DC 4-20mA, natomiast w trybie pracy ręcznej lub konserwacji kierownica jest regulowana ręcznie.
|
 |
|
2. Dojrzała konstrukcja ślimaka
Niezawodna wydajność pneumatyczna, wysoka sprawność, wielozmienna sprawność 85%.
|
|
|
3. Wirnik o wysokiej sprawności
- Krzywa wirnika jest dobierana na podstawie symulacji warunków pracy na komputerze i lepiej dopasowana do rzeczywistego przepływu gazu.
- Wykonany ze stopu aluminium lotniczego lub stali nierdzewnej, otwarty, z łopatkami odchylonymi do tyłu (kąt nachylenia 6 stopni), powierzchnia precyzyjnie obrobiona.
|
|
|
4. Konstrukcja przekładni zębatej podwyższającej i łożyska o wysokiej niezawodności
- Przekładnia ma konstrukcję dzieloną poziomo, obudowa ślimakowa połączona z dolną obudową i oddzielona od górnej obudowy, co skraca czas potrzebny na demontaż pokrywy skrzyni.
-
Szybki wał wykorzystuje technologię twardej tarczy oporowej, wysoką sprawność i niskie straty mechaniczne potwierdzone przez kontakt liniowy.
- Łożysko eliptyczne (przesunięte) zastosowane dla dużego koła zębatego, łożysko wychylne dla szybkiego koła zębatego.
- Wał dmuchawy i koła zębate wykonane są z hartowanej stali kutej i odpowiednio szlifowane. Każda pozioma prędkość krytyczna mieści się w zakresie ±15% prędkości normalnej, a prędkość rezonansu skrętnego mieści się w zakresie ±10% prędkości roboczej, wszystkie części obrotowe są dynamicznie wyważone.
- Przekładnia podwyższająca jest typu walcowego równoległego z zintegrowanym małym kołem zębatym i wałem obrotowym.
-
Wykonane ze stali stopowej kutej hartowanej powierzchniowo i precyzyjnie szlifowane, wskaźnik żywotności koła zębatego wynosi co najmniej 1,8.
|
|
|
5. Wysokoprecyzyjny napęd zębaty
- Zastosowano koło zębate lepszej klasy jakościowej
- Klasa precyzji kół zębatych jest stabilna na poziomie ISO1328 5~4
- Klasa precyzji może osiągnąć 3.
- Klasa precyzji odpowiada standardowi AGMA lub DIN
|
|
|
6. Połączenie między wirnikiem a szybkim wałem
- Zastosowano typ połączenia z prostym wpustem czołowym (sworzniem) i wałem trójkątnym
- Największa przenoszona moc osiąga 3000 kW.
- Wygodne w montażu i demontażu bez uszkodzenia części
|
|
|
7. Uszczelnienia o wysokiej wydajności
- Materiał uszczelnień to stop o miękkiej teksturze. (zastosowano uszczelnienie spiralne)
- Niezawodne działanie, długa żywotność
- Brak problemów z wyciekami
- Niski koszt konserwacji, wygodna wymiana
- Zmniejszone zużycie energii
|
Wyniki działania
- Najbardziej uderzającą cechą dmuchawy GS jest jej efektywność energetyczna.
Od 1 marca 2009 r. rozpoczęliśmy próbne uruchomienie jednej dmuchawy (Model: GS160) w Oczyszczalni Ścieków Qiting.
W porównaniu z dwiema dmuchawami Roots o wydajności 80m3/min i mocy silnika 132kW, które były wcześniej używane, co miesiąc oszczędza się 30000 RMB po zastosowaniu jednostopniowej, wysokoobrotowej dmuchawy odśrodkowej GS, mimo że nie pracuje ona z pełnym obciążeniem.
Sterowanie w pełni automatyczne z rejestrowaniem każdego awarii, wygodniejsze dla operatora
Rysunek montażowy pakietu dmuchawy
Standardowy zakres dostawy
1. Główny korpus dmuchawy
2. Kierownica wlotowa
3. Tłumik wlotowy
4. Elastyczne złącze ze stali nierdzewnej
5. Szybka przekładnia zębata
7. Zawór tłoczny
8. Zawór zwrotny
9. Rama podstawy
10. System smarowania
11. Skrzynka sterownicza PLC
12. Silnik
