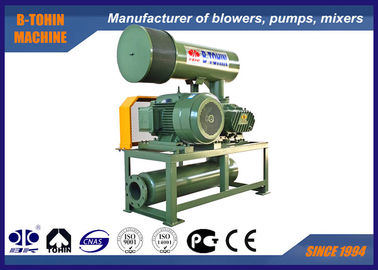

Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001/CE
Numer modelu:	BKW8024

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardowe drewniane pudełko
Czas dostawy:	5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności:	L / C, T / T
Możliwość Supply:	50 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Name:	Roots Rotary Lobe Blower	Type:	Positive Displacement Roots Type, three lobes
Air capacity:	31.89-50.67 m³/min	Discharge differential pressure:	60-80KPA
Motor power:	22-90W	Discharge bore:	DN200(8”)
Driven type:	motor driven, connected by belt and pulley	Installation type:	horizontal, vertical available also
Podkreślić:	3600m3 / godzinę dmuchawa rotacyjna do korzeni , dmuchawa rotacyjna do korzeni , dmuchawa rotacyjna do korzeni

Dmuchawa Roots z żeliwa, pojemność 3600 m3/godz. dmuchawa Roots

Dmuchawa Roots to rodzaj dmuchawy wolumetrycznej, której wydajność powietrza i obroty są proporcjonalne. Każdy obrót dmuchawy trzyłopatkowej wymaga trzykrotnego zasysania i wydmuchu powietrza w porównaniu do dmuchawy dwułopatkowej. Dmuchawa Roots trzyłopatkowa charakteryzuje się niskimi pulsacjami powietrza i bardziej stabilną pracą.

Posiada dwa wirniki na dwóch równoległych łożyskach. Pomiędzy wirnikami, eliptyczną obudową oraz każdym wirnikiem znajdują się małe, drobne przestrzenie. Równomierne obracanie się wirników w przeciwnych kierunkach powoduje, że określona ilość powietrza krąży w obudowie i wirnikach, transportowana od strony ssawnej do strony tłocznej.

Specyfikacje

Model	BKW8024S
Wydajność powietrza	31.89-50.67m³/min
Ciśnienie różnicowe na wylocie	60-80KPA
Prędkość obrotowa	800-1100 obr./min
Objętość wody chłodzącej	15 l/min
Typ silnika	22-90KW 380/400/415/440V, 3 FAZY, 50/60HZ
Marka silnika	Standard: Silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru
Typ instalacji	Standard: typ poziomy. Typ pionowy dostępny do wyboru
Waga netto dmuchawy bez silnika	800 kg
Rozmiar opakowania Ok.	2.281.512.45m (DSW)

Cechy
1. Ulepszone krzywe wirnika dla oszczędności energii od 15 do 25%
2. Dmuchawa Roots BKW ma dobrą wydajność uszczelniania dzięki zastosowaniu materiału uszczelniającego z gumy fluorowej.
3. Dokładność przekładni to piąta klasa, a główne części są obrabiane CNC, co zapewnia płynną pracę.
4. Niskie wibracje dzięki dokładnemu wyważeniu dynamicznemu.
5. Transportowane powietrze jest czyste i wolne od oleju i kurzu.

Arkusz parametrów

Model	Prędkość	Wydajność na wlocie (m3/min) i moc na wale (KW)						Chłodzenie
		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2		Woda
		6000mmH2O		7000mmH2O		8000mmH2O
		0.06Mpa		0.07Mpa		0.08Mpa
	obr./min	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKW8024S	800	33.69	46.25	32.76	51.61	31.89	56.97	15
Średnica portu: 200 (8")	850	36.52	49.14	35.59	54.84	34.72	60.53
	900	39.35	52.03	38.42	58.06	37.56	64.09
	1000	45.01	57.82	44.08	64.51	43.22	71.21
	1100	50.67	63.60	49.74	70.96	48.88	78.33

Struktura głównego korpusu dmuchawy

Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa 0

Kierunek przepływu wody chłodzącej

Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa 1

Rysunek montażowy pakietu dmuchawy

Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa 2

Standardowy zakres dostawy

1. dmuchawa wałowa
2. tłumik wlotowy (z filtrem powietrza)
3. tłumik wylotowy
4. zawór bezpieczeństwa
Jest to urządzenie zabezpieczające w systemie. Gdy system działa nieprawidłowo, a opór jest wyższy niż wartość znamionowa, zawór bezpieczeństwa otwiera się, aby odprowadzić powietrze z zaworu bezpieczeństwa, aby zapobiec przeciążeniu dmuchawy i silnika.
Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa 3

5. zawór zwrotny
Służy do zapobiegania cofaniu się powietrza pod wysokim ciśnieniem w systemie podczas wyłączania. Cofanie się może spowodować odwrócenie dmuchawy, a następnie awarie dmuchawy. Korpus zaworu wykonany jest z żeliwa.
Żeliwo o dużej wydajności 3600 m3 / godzinę Roots Rotary Lobe Dmuchawa 4

6. złącze elastyczne
7. manometr
8. koło pasowe dmuchawy i koło pasowe silnika
9. pasek klinowy
10. osłona paska
11. podstawa publiczna
12. silnik
