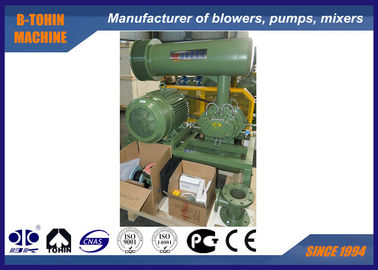

DN100 Roots Rotary Lobe Aeration Blower z maksymalnym ciśnieniem 100KPA

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001/CE
Numer modelu:	BKW5006

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardowy drewniany futerał
Czas dostawy:	5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności:	L/C, T/T
Możliwość Supply:	100 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa:	Rotacyjna dmuchawa krzywkowa firmy Roots	Typ:	Typ korzeni z przemieszczeniem dodatnim, trzy płaty
Pojemność powietrza:	3,62-10,72 m3/min	Wyładowanie ciśnienie różnicowe:	60-100KPA
Moc silnika:	5,5-7,5/11-15/18,5-130 kW	Otwór rozładowy:	DN100(4”)
Typ napędzany:	napędzany silnikiem, połączony paskiem i kołem pasowym	Typ instalacji:	Dostępne również w wersji pionowej, poziomej
Podkreślić:	Dmuchawa wysokociśnieniowa , obrotowa dmuchawa dodatnia

Dmuchawa Roots DN100, maksymalne ciśnienie 100KPA, dmuchawa Roots do napowietrzania

Na bazie technologii wprowadzonej z Ameryki, opracowaliśmy dmuchawy Roots serii BKW z trójłopatkowymi wirnikami i konstrukcją chłodzoną wodą. Jednostka dmuchawy ma zwartą konstrukcję obejmującą dmuchawę, silnik, tłumiki wlotowe i wylotowe, filtr, złącza elastyczne, zawór bezpieczeństwa, zawór zwrotny i manometr, a także może być wyposażona w obudowę akustyczną i urządzenia sterujące.

Specyfikacje

Model	BKW5006
Wydajność powietrza	3.62-10.72m³/min
Ciśnienie różnicowe na wylocie	60-100KPA
Prędkość obrotowa	850-2000rpm
Objętość wody chłodzącej	6 L/min
Typ silnika	5.5-7.5/11-15/18.5-130KW 380/400/415/440V, 3-FAZOWY, 50/60HZ
Typ instalacji	Standard: typ poziomy. Dostępny typ pionowy do wyboru
Masa dmuchawy bez silnika	214kg
Przybliżony rozmiar opakowania	Skrzynia do pakowania dmuchawy: 1.410.75m (DSW) Skrzynia do pakowania akcesoriów dmuchawy: 1.220.660.51m (DSW)

Zastosowania

1. napowietrzanie ścieków

2. płukanie wsteczne w oczyszczaniu ścieków

3. transport pneumatyczny w cementowniach

4. usuwanie pyłu w elektrowni

Karta parametrów

Model	Prędkość	Wydajność na wlocie (m3/min) i moc na walu (KW)										Woda chłodząca
		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2		0.9kgf/cm2		1.0kgf/cm2
		6000mmH2O		7000mmH2O		8000mmH2O		9000mmH2O		10000mmH2O
		0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
	rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKW5006	850	3.18	6.31	2.98	7.12							6
Średnica portu: DN100(4")	1000	4.16	7.43	3.97	8.38	3.8	9.5	3.62	10.62
	1150	5.15	8.54	4.95	9.64	4.78	10.92	4.60	12.21
	1250	5.80	9.28	5.61	10.48	5.43	11.87	5.26	13.27
	1350	6.46	10.03	6.26	11.31	6.09	12.82	5.91	14.33	5.76	15.84
	1500	7.44	11.14	7.24	12.57	7.07	14.25	6.90	15.93	6.75	17.60
	1600	8.10	11.88	7.90	13.41	7.73	15.20	7.55	16.99	7.40	18.78
	1750	9.08	13.00	8.88	14.67	8.71	16.62	8.54	18.58	8.39	20.54
	1850	9.74	13.74	9.54	15.50	9.37	17.57	9.19	19.64	9.04	21.71
	2000	10.72	14.85	10.52	16.76	10.35	19.00	10.18	21.23	10.02	23.47

Struktura korpusu dmuchawy

DN100 Roots Rotary Lobe Aeration Blower z maksymalnym ciśnieniem 100KPA 0

Kierunek przepływu wody chłodzącej

DN100 Roots Rotary Lobe Aeration Blower z maksymalnym ciśnieniem 100KPA 1

Rysunek montażowy zespołu dmuchawy

DN100 Roots Rotary Lobe Aeration Blower z maksymalnym ciśnieniem 100KPA 2

Standardowy zakres dostawy

1. wał dmuchawy

2. tłumik wlotowy (z filtrem powietrza)

3. tłumik wylotowy

4. zawór bezpieczeństwa

5. zawór zwrotny

6. złącze elastyczne

7. manometr

8. koło pasowe dmuchawy i koło pasowe silnika

9. pas klinowy

10. osłona pasa
11. podstawa wspólna

12. silnik
