Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001 |
Numer modelu: | BKW8024S |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardową drewnianą skrzynkę |
Czas dostawy: | 5 do 20 dni roboczych, w zależności od ilości zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 50 zestawów miesięcznie |
Nazwa: | Dmuchawa rotacyjna Roots | Rodzaj: | Typ dodatnich korzeni przemieszczenia, trzy płaty |
---|---|---|---|
Pojemność powietrza: | 31,89-50,67m3/min | Ciśnienie różnicowe tłoczenia: | 60-80KPA |
Moc silnika: | 55-90W | Otwór rozładowania: | DN200(8”) |
Typ napędzany: | napędzany silnikiem, połączony paskiem i kołem pasowym | Typ instalacji: | dostępne również poziome, pionowe |
Materiał: | Żeliwo | ||
High Light: | akwakultura Roots Obrotowa dmuchawa krzywkowa,żeliwna rotacyjna dmuchawa krzywkowa,3600 m3 / godz. Dmuchawa wyporowa do korzeni |

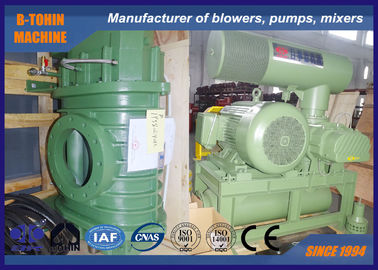

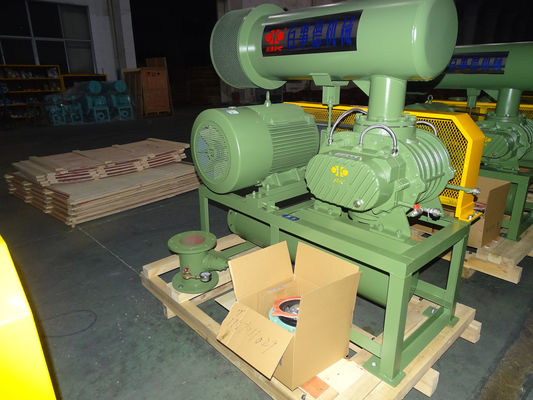

Żeliwna dmuchawa krzywkowa Roots 3600 m3 / godzinę Dmuchawa krzywkowa Roots
Dmuchawy rotacyjne są stosowane w transporcie pneumatycznym, oczyszczaniu ścieków, akwakulturze, hodowlach ryb, systemach próżniowych, formowaniu termicznym, obróbce powierzchni i podobnych zastosowaniach.
Dmuchawy Rootsa służą do napowietrzania ścieków surowych i przemysłowych odpadów organicznych.Napowietrzanie napędza trawienie odpadów przez mikroorganizmy.Dmuchawy Rootsa są również używane do czyszczenia zbiorników piasku, płukania filtrów, płukania wstecznego i odzyskiwania gazów.Do głębokiego napowietrzania komórek stosuje się bezolejowe dmuchawy do korzeni.
Dmuchawa Rootsa jest rodzajem dmuchawy wolumetrycznej, której wydajność powietrza i obroty utworzyły proporcje.Każdy obrót dmuchawy trójłopatkowej wymaga trzykrotnego zasysania i wypuszczania powietrza z dwóch krzywek.W porównaniu z dmuchawą dwułopatkową, dmuchawa trójłopatkowa ma charakterystykę niskiej pulsacji powietrza i bardziej stabilnej pracy.
Ma dwa płaty na dwóch równoległych łożyskach.Pomiędzy płatkami, eliptyczną obudową oraz każdym płatem znajdują się małe przestrzenie.Równomierna prędkość obrotu krzywek w przeciwnych kierunkach powoduje, że pewna ilość powietrza okrąża obudowę i płaty są transportowane od strony ssącej do strony tłocznej.
Specyfikacje
Model |
BKW8024S |
Pojemność powietrza |
31,89-50,67m²3/min |
Ciśnienie różnicowe tłoczenia |
60-80KPA |
Prędkość obrotowa |
800-1100 obr/min |
Objętość wody chłodzącej |
15 l/min |
Typ silnika |
55-90KW |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan |
Typ instalacji |
Standard: typ poziomy. |
NW dmuchawy bez silnika |
1160kg |
Wielkość opakowania Ok. |
2,28 * 1,51 * 2,45 m (dł. * szer. * wys.) |
Cechy
1. Poprawiono krzywe wirnika w celu oszczędności energii od 15 do 25%
2. Dmuchawa do korzeni BKW ma dobre właściwości uszczelniające dzięki zastosowaniu materiału uszczelniającego z kauczuku fluorowego.
3. Dokładność przekładni to piąta klasa, a główne części są obrabiane metodą NC, aby zapewnić płynną pracę.
4. Niskie wibracje dzięki dokładnemu wyważeniu dynamicznemu.
5.Transportowane powietrze jest czyste i wolne od oleju i kurzu.
Arkusz parametrów
Model | Średnica portu (MM) | Prędkość | Przepływ powietrza wlotowego (m3 / min) i moc na wale (KW) (m3/min) | |||||||||||
0,6 kgf/cm2 | 0,7 kgf/cm2 | 0,8 kgf/cm2 | 0,9 kgf/cm2 | 1,0 kgf/cm2 | Chłodzenie Woda |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0,06 MPa | 0,07 MPa | 0,08 MPa | 0,09 MPa | 0,1Mpa | ||||||||||
obr./min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | l/min | |||
BKW8024S | 200 (8") | 800 | 33,69 | 46,25 | 32,76 | 51,61 | 31,89 | 56,97 | 15 | |||||
850 | 36,52 | 49,14 | 35,59 | 54,84 | 34,72 | 60,53 | ||||||||
900 | 39,35 | 52.03 | 38,42 | 58,06 | 37,56 | 64.09 | ||||||||
1000 | 45.01 | 57,82 | 44.08 | 64,51 | 43.22 | 71,21 | ||||||||
1100 | 50,67 | 63,60 | 49,74 | 70,96 | 48,88 | 78,33 |
Struktura głównego korpusu dmuchawy
Kierunek przepływu wody chłodzącej
Rysunek montażowy pakietu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. tłumik wlotowy (z filtrem powietrza)
3. tłumik wylotowy
4. zwolnić zawór
Jest to urządzenie zabezpieczające w systemie.Gdy system działa nieprawidłowo, a rezystancja jest wyższa niż wartość znamionowa, zawór nadmiarowy ciśnienia otwiera się, aby odprowadzić powietrze z zaworu nadmiarowego ciśnienia, aby zapobiec przeciążeniu dmuchawy i silnika.
5. zawór zwrotny
Służy do zapobiegania cofaniu się powietrza pod wysokim ciśnieniem w systemie podczas wyłączania.Przepływ wsteczny może spowodować cofanie się dmuchawy, a następnie nieprawidłowe działanie dmuchawy.Korpus zaworu wykonany jest z żeliwa.
6. elastyczny przegub
7. manometr
8. koło pasowe dmuchawy i koło pasowe silnika;
9. Pasek klinowy
10. pokrowiec na pasek
11. baza publiczna
12. silnik
