Miejsce pochodzenia: | Jiangsu, Chiny |
Nazwa handlowa: | BC |
Orzecznictwo: | ISO9001 / ISO14001 |
Numer modelu: | BC5006 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | USD 1090-1800 per set |
Szczegóły pakowania: | Eksportuj drewnianą skrzynkę |
Czas dostawy: | 4 tygodnie |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
Rodzaj: | 5006 pne | średnica portu: | 100 (4'') |
---|---|---|---|
obr./min: | 850-2000 | Rozmiar: | 1,65*0,75*1,6 m3 |
Waga: | 234-368 kg | Głównym kolor: | Niebieski |
High Light: | 4-calowa dmuchawa w stylu korzeni,dmuchawa w stylu korzeni o wysokiej wydajności,dmuchawa powietrza w stylu korzeni o niskim zużyciu energii |

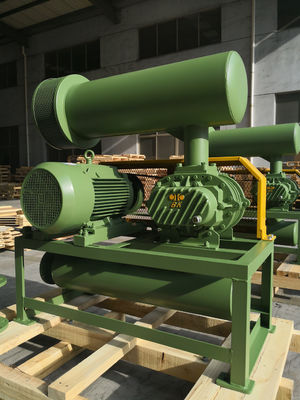

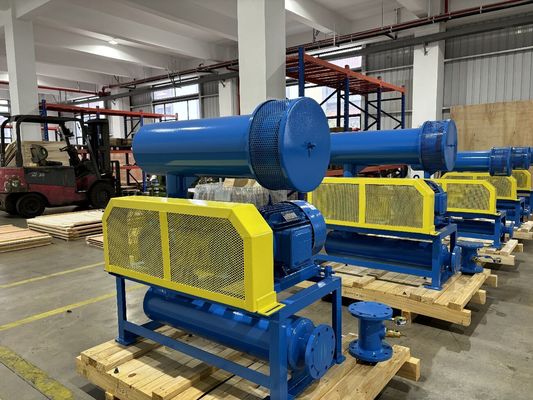

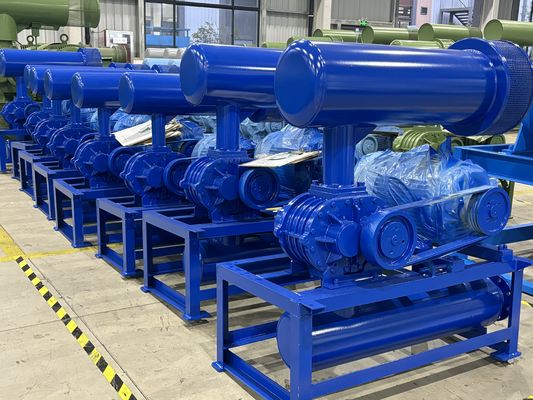

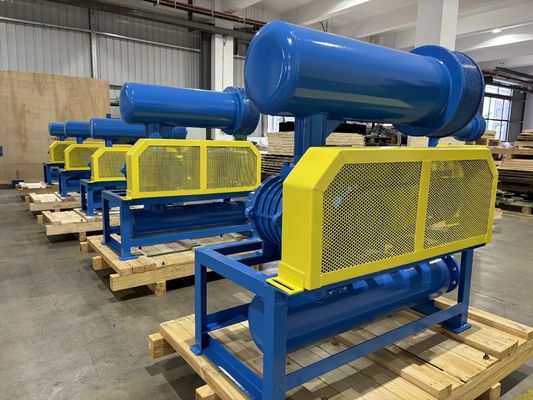

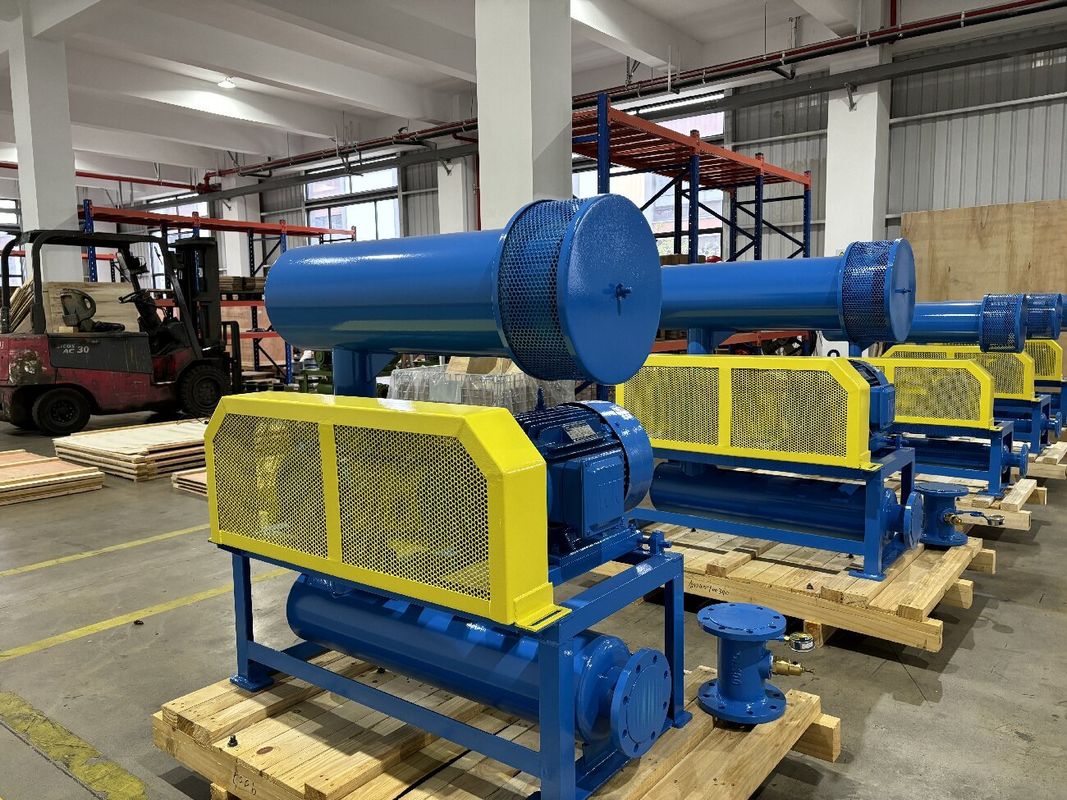

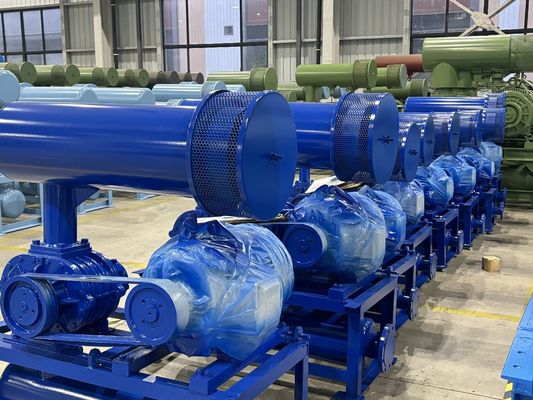

100 4-calowy port o średnicy 3 płatów Roots Dmuchawa Wysoka wydajność Niskie zużycie energii
1 Informacje o firmie
B-Tohin Machine ( Jiangsu ) Co., Ltd.zajmuje się ciągłym ulepszaniem naszego wiecznego poszukiwania;zadowolić klientów naszych
niezmienną obietnicę jako swoją zasadę i zdobył wysoki kredyt na rynku.Firma pomyślnie uzyskała tzw
certyfikat przedsiębiorstwa high-tech.
2 Główne cechy
(1) Zoptymalizowana krzywa krzywej została przyjęta w celu zmniejszenia wewnętrznego wycieku dmuchawy, poprawiając wydajność dmuchawy
i obniżając temperaturę pracy.
(2) Po powiększeniu średnicy wału przy wyższym ciśnieniu obciążenia nie wystąpią żadne odkształcenia ani kolizje
siła dmuchawy jest lepsza.
(3) Zsynchronizowana przekładnia przyjmuje prostą strukturę zębów dla płynnej pracy.
(4) Do operacji opuszczania wybrano łożysko kulkowe zwykłe o wysokiej precyzji i niskim współczynniku tarcia
hałas.Ponadto, ze względu na większy rozmiar łożyska dopasowanego do powiększonej średnicy wału, obciążenie łożyska
wydajność jest zwiększona, a jego żywotność wydłużona.
(5) Niski poziom hałasu i wibracji, kompaktowe i ekonomiczne zużycie energii.
3 Zasada działania dmuchawy
Dmuchawa Rootsa ma kubaturę i wydmuchuje ustaloną ilość powietrza proporcjonalnie do prędkości obrotowej.Dwa
Wały równoległe mają po trzy występy, wszystkie występy zachowują mały prześwit między sobą i obudową
wewnątrz.Przy każdym obrocie płatków pewna ilość powietrza zostanie wchłonięta na wlocie i przeniesiona z wnętrza obudowy
powierzchni do króćca wylotowego dmuchawy.
Dwa wały będą obracane przez koła zębate rozrządu, bez dotykania między płatami, dzięki czemu można je obracać z dużą prędkością
bez smarowania wewnątrz, ma następujące cechy: prosta konfiguracja;działa bez zarzutu;
dobra stabilizacja wydajności.Znalazł szerokie zastosowanie w różnych gałęziach przemysłu.
4 Karta parametrów technologii
Rodzaj | średnica portu | prędkość | różne ciśnienie, przepływ powietrza i moc | |||||||||||||||
10 kPa | 20 kPa | 30 kPa | 40 kPa | 50 kPa | 60 kPa | 70 kPa | 80 kPa | |||||||||||
M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | M3/MIN | KW | |||
5006 pne | 100(4'') | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3,87 | 3,77 | 3.61 | 4.33 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
100 | 5.58 | 1,74 | 5.17 | 2,92 | 4,86 | 4.43 | 4.60 | 5.09 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5,84 | 5.10 | 5.58 | 5,85 | 5.35 | 7.20 | 5.15 | 8.54 | 4,95 | 9.64 | ||||
1250 | 7.22 | 2.18 | 6.81 | 3,65 | 6.50 | 5.54 | 6.23 | 6.36 | 6.01 | 7,82 | 5,80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
1350 | 7,87 | 2.35 | 7.47 | 3,95 | 7.15 | 5,98 | 6,89 | 6,87 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5,88 | 12.79 | ||
1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7,87 | 7.63 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6,88 | 14.21 | ||
1600 | 9.51 | 2,79 | 9.11 | 4,68 | 8,79 | 7.09 | 8.53 | 8.14 | 8.30 | 10.01 | 8.10 | 11.88 | 7,90 | 13.41 | 7.56 | 15.16 | ||
1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | 9,94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | ||||
2000 | 12.14 | 3.48 | 11.73 | 5,85 | 11.41 | 8.86 | 11.15 | 10.18 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 |
