Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BK6005 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardową drewnianą skrzynkę |
Czas dostawy: | 5 do 20 dni roboczych, w zależności od kwoty zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
Pojemność powietrza: | 4,58-12,74 m3/min | Ciśnienie różnicowe na wylocie: | 10-80KPA |
---|---|---|---|
Moc silnika: | 2,2-22 kW | Otwór wylotowy: | DN80 (3”) |
Rodzaj chłodzenia: | powietrze | Aplikacja:: | Napowietrzanie, płukanie wsteczne, transport pneumatyczny, stosowane do uzdatniania wody, cementu, u |
Łożysko: | Opcja NSK, SKF | Kolor: | standardowy RAL6011 lub dostosowany |
High Light: | Wysokociśnieniowa dmuchawa korzeniowa 10kpa,dmuchawa wysokociśnieniowa chłodzona powietrzem,dmuchawa wysokociśnieniowa korzeniowa |

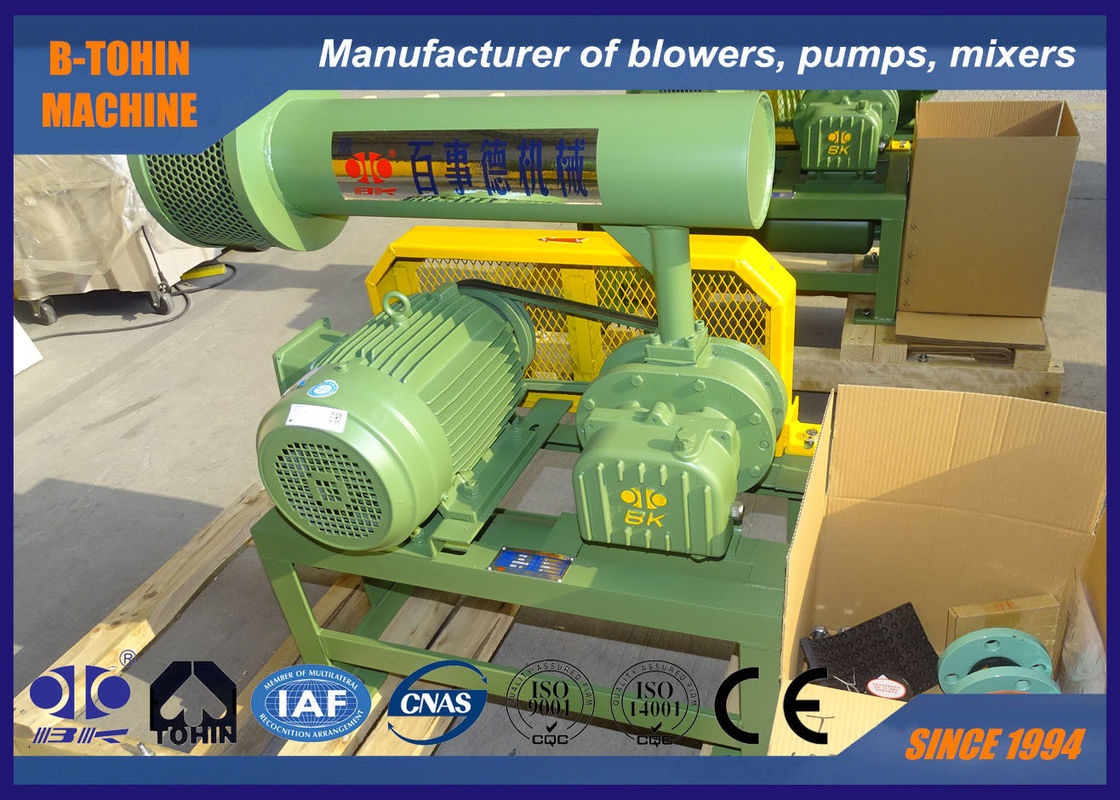

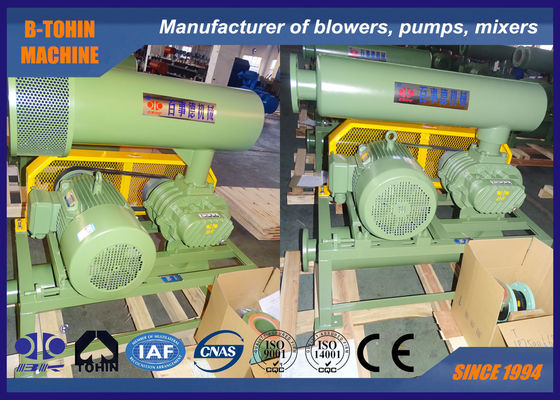

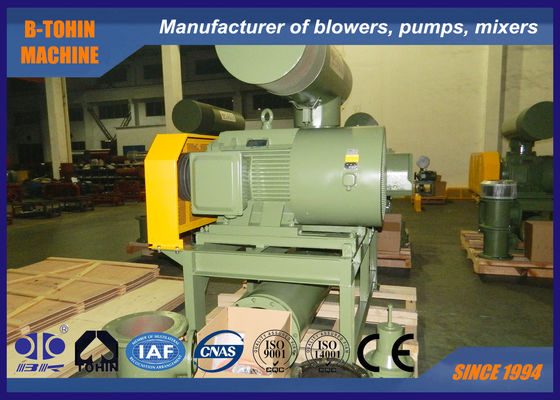

Napowietrzanie Three Lobe Roots Blower, Rotary Blower, 10KPA - 80KPA, dmuchawa powietrza
O B.K
BK Roots Blower jest produktem zaprojektowanym i wyprodukowanym zgodnie z normami krajowymi.
Dmuchawa tego typu ma szerokie zastosowanie w oczyszczaniu ścieków jako areator.
Dane techniczne:
Model |
BK6005 |
Pojemność powietrza |
3,84-12,74m3/ min |
Ciśnienie różnicowe tłoczenia |
10-50KPA |
Prędkość obrotowa |
850-1800 obr./min |
Typ silnika |
2,2 kW-22 kW 380/400/415/440 V, 3 FAZY, 50/60 Hz |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan Silnik Siemens i ABB do wyboru |
Typ instalacji |
Standard: typ poziomy. Typ pionowy dostępny dla Twojej opcji |
NW dmuchawy bez silnika |
241 kg |
Wielkość opakowania Ok. |
1,5 * 1,05 * 1,75 m (długość * szerokość * wysokość) |
Cechy:
1. Spiralne koła zębate rozrządu zapewniają płynną pracę
2. Kompaktowy, elastyczny w instalacji daje użytkownikom większy wybór.
3. Zintegrowana konstrukcja wirnika i wału, aby uniknąć wad podzielonej struktury
4. Zamontowano uszczelnienia olejowe SKF wykonane z kauczuku fluorowego o dobrej odporności na zużycie i wysoką temperaturę.
5. Niskie wibracje i małe zużycie energii.
Arkusz parametrów
Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0,1kgf/cm2 | 0,2kgf/cm2 | 0,3kgf/cm2 | 0,4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0,01 MPa | 0,02 MPa | 0,03 MPa | 0,04 MPa | |||||||
obr./min | m3/ min | KW | m3/ min | KW | m3/ min | KW | m3/ min | KW | ||
BK6005 | 80(3") | 850 | 5.44 | 1,69 | 4,97 | 3.01 | 4.63 | 3,98 | 4.33 | 4,97 |
1000 | 6,59 | 1,99 | 6.13 | 3,54 | 5,78 | 4,69 | 5.48 | 5,85 | ||
1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6,93 | 5.39 | 6.63 | 6.72 | ||
1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5,86 | 7.40 | 7.31 | ||
1400 | 9.66 | 2,79 | 9.20 | 4,96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
1500 | 10.43 | 2,98 | 9,97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | ||
1650 | 11.59 | 3.28 | 11.12 | 5,85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
1800 | 12.74 | 3,58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 |
Model | Port Dia (MM) |
Prędkość | Wydajność wlotu (m3/min) i moc na wale (KW) | |||||||
0,5kgf/cm2 | 0,6kgf/cm2 | 0,7 kgf/cm2 | 0,8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05 MPa | 0,06 MPa | 0,07 MPa | 0,08 MPa | |||||||
obr./min | m3/ min | KW | m3/ min | KW | m3/ min | KW | m3/ min | KW | ||
BK6005 | 80(3") | 850 | 4.07 | 6.12 | 3,84 | 7.28 | ||||
1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4,77 | 9.65 | 4.58 | 10.94 | ||
1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5,93 | 11.09 | 5.74 | 12.59 | ||
1250 | 7.15 | 9.01 | 6,92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
1400 | 8.30 | 10.09 | 8.07 | 11,98 | 7,85 | 13.51 | 7.66 | 15.32 | ||
1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
1650 | 10.23 | 11.89 | 9,99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 |
Struktura głównego korpusu dmuchawy
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
|
Nie. |
Częściowe imię |
Ilość |
1 |
Stopa |
2 |
|
9 |
Lewa osłona końcowa |
1 |
|
17 |
Zbiornik oleju |
1 |
2 |
Śruba sześciokątna |
4 |
|
10 |
Okrągły kołek |
4 |
|
18 |
Bieg |
2 |
3 |
Uszczelka przeciwpyłowa |
1 |
|
11 |
Obudowa |
1 |
|
19 |
Klucz |
2 |
4 |
Wirnik napędowy |
1 |
|
12 |
Uszczelka olejowa |
4 |
|
20 |
Tuleja osiowa |
2 |
5 |
Łożysko |
2 |
|
13 |
Prawa osłona końcowa |
1 |
|
21 |
Łożysko |
2 |
6 |
Napędzany wirnik |
2 |
|
14 |
Śruba |
16 |
|
22 |
Płyta łożyskowa |
2 |
7 |
Pojemnik na kurz |
1 |
|
15 |
Odpowietrznik |
1 |
|
23 |
Regulowana wkładka |
kilka |
8 |
Smarowniczka |
2 |
|
16 |
Śruba |
8 |
|
24 |
Nakrętka magnetyczna |
1 |
Rysunek montażowy zespołu dmuchawy
Standardowa dostawa zakresu
1. główny korpus dmuchawy
2. zawór bezpieczeństwa
3. zawór zwrotny
4. tłumik wlotu (z filtrem powietrza)
5. tłumik wylotowy
6. podstawa publiczna (z osłoną na pas)
7. Gumowy elastyczny przegub i podkładka amortyzująca
8. koło pasowe silnika
9. manometr
10. Pasek klinowy
11. śruby i nakrętki oraz inne części łączące
12. silnik elektryczny
