1, urządzenie kierujące wlotem
Składające się z dziewięciu łopatek wlotowe urządzenie kierujące jest instalowane przed wirnikiem, a jego stopień otwarcia jest kontrolowany przez napęd elektryczny. Gdy napęd elektryczny otrzyma z panelu sterowania sygnał 4-20 mA, reguluje stopień otwarcia łopatek (wartość stopnia otwarcia jest pokazana zarówno na panelu napędu elektrycznego, jak i na ekranie sterowania) tak, aby urządzenie kierujące wlotowe łopatki mogło pracować przed przedostaniem się gazu do wirnika i realizować funkcję regulacji przepływu powietrza w zakresie 45-100%.
2, Wolta
Zastosowano najbardziej odpowiedni biegacz spiralny, zapewniający niezawodne działanie pneumatyczne, wysoką wydajność i osiągnięcie wszystkich wydajności wielowymiarowych do 85%.
3, pudełko podwyższające
Wyposażona jest w przekładnię śrubową typu step-up. Gardło jest utwardzane dyfuzyjnie i charakteryzuje się doskonałą wydajnością przy dużych prędkościach obrotowych i długą żywotnością.
Zastosowano łożysko ślizgowe z metalową powierzchnią Babbitt. Łożysko pobiera warstwę smaru do podparcia wału i chłodzenia. Charakteryzuje się niskim tarciem, wysoką charakterystyką przeciwstukową, niezawodną wydajnością i długowiecznością.
4, wirnik o wysokiej wydajności
Wirnik, który jest trójskładnikowym mieszanym półotwartym typem, został zaprojektowany zgodnie z teorią trójwymiarową. Krzywa wirnika jest wybierana cyklicznie do symulacji
stan pracy na komputerze i lepsze dopasowanie do rzeczywistego przepływu gazu. Tymczasem zmniejsza odkształcenie łopatek spowodowane siłą odśrodkową i poprawia niezawodność wydajności.
Zaawansowany typ połączenia jest dostosowany do wirnika i wału szybkoobrotowego. Przed dostawą przeprowadzane są testy nadmiernej prędkości obrotowej wirnika i wyważenia dynamicznego, aby zapewnić wysoką wydajność dmuchawy.
Materiał wirnika jest opcjonalny, metal lotniczy lub stal nierdzewna lub inne materiały dostępne zgodnie z życzeniem klienta.

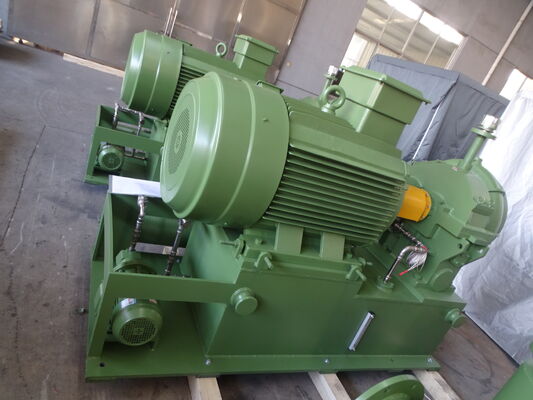

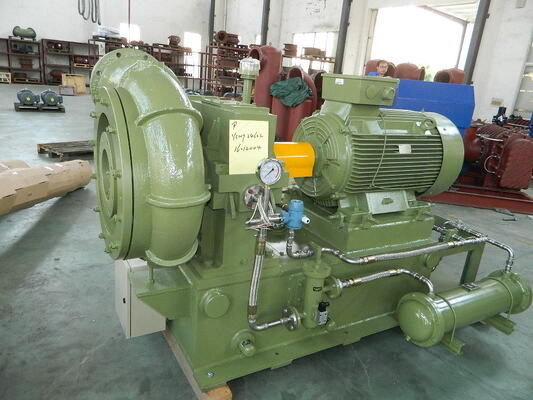

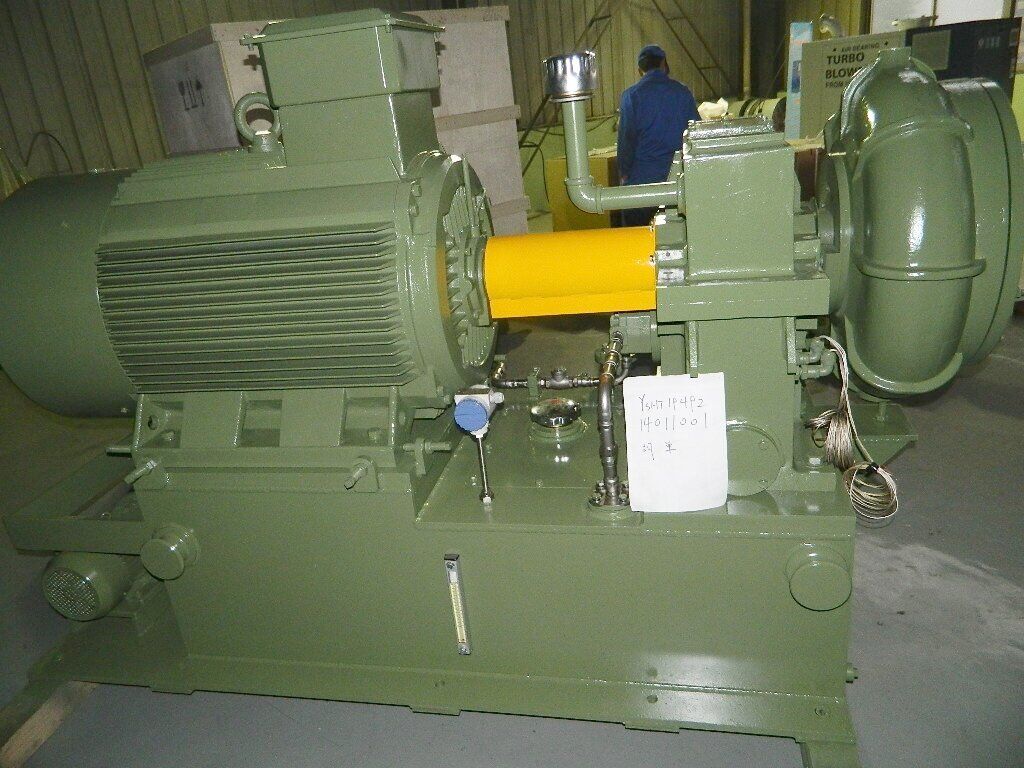

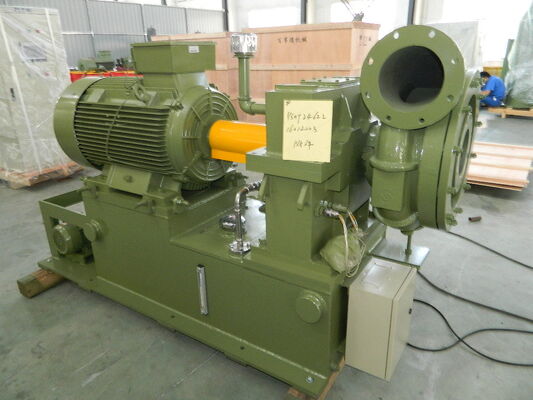

Konstrukcja dmuchawy
Dmuchawa odśrodkowa serii Gs ma jednostopniowy wspornik, osiowy wlot i radykalną strukturę wylotową. Powietrze dostaje się do rury ssącej i
wlotowe urządzenie kierownicze z ustawienia filtra wlotowego. Główny silnik napędowy połączony jest ze sprzęgłem i skrzynką podwyższającą. Po uruchomieniu,
przekładnia podwyższająca napędza trójskładnikowy mieszany półotwarty wirnik w celu wytworzenia gazu do zasilania, a gaz jest odprowadzany przez dyfuzor bezłopatkowy i
komora wolutowa.
Krzywa wydajności dmuchawy serii GS
Dmuchawy odśrodkowe serii GS charakteryzują się jednostopniowym wspornikiem, osiowym wlotem i radykalną strukturą wylotową. Powietrze dostaje się do rury ssącej i
urządzenie kierujące wlotem od ustawienia wlotu. Główny silnik napędowy połączony jest ze sprzęgłem i skrzynką podwyższającą. Na początku bieg podwyższający
napędza trójskładnikowy mieszany półotwarty wirnik w celu wytworzenia gazu do zasilania, a gaz jest odprowadzany przez bezłopatkowy dyfuzor i komorę spiralną.
System sterowania dmuchawą
Automatyzacja wysokiej klasy i niezawodność
Korzystanie z samoregulującego inteligentnego instrumentu lub programowalnego sterownika logicznego (PLC) i interfejsu konwersacji człowiek-maszyna dla całego procesu roboczego, który może realizować automatyczną/ręczną regulację przepływu powietrza. System sterowania dmuchawą serii GS obejmuje: dmuchawę, skrzynkę podwyższającą, silnik, stację smarowania, wlot
filtr, regulowany zawór odpowietrzający, wibracje wału, system przeciwprzepięciowy itp. Wymaga panelu sterowania z ekranem dotykowym i może przetwarzać pełną kontrolę i regulację za pomocą odpowiedniego oprogramowania. Tymczasem może rejestrować różne awarie i diagnozować awarie w sposób inteligentny, a także
sugerowanie przyczyn niepowodzeń.
Kluczowe komponenty automatycznego systemu sterowania są importowane w celu zapewnienia dokładności, niezawodności i łatwej konserwacji systemu sterowania.
Zdalny monitor
System sterowania może przesyłać zmierzone dane poprzez Internet lub nadajnik GPRS. Klienci mogą zalogować się na naszej stronie internetowej (Http://www.bk.com.cn), aby monitorować stan pracy; w międzyczasie nasza firma będzie to okresowo monitorować i przesyłać ważne punkty monitorowania lub nieprawidłowe informacje
klientów za pośrednictwem wiadomości SMS lub poczty. Ten system zdalnego monitorowania stanowi kolejną gwarancję bezpiecznej pracy dmuchawy.
