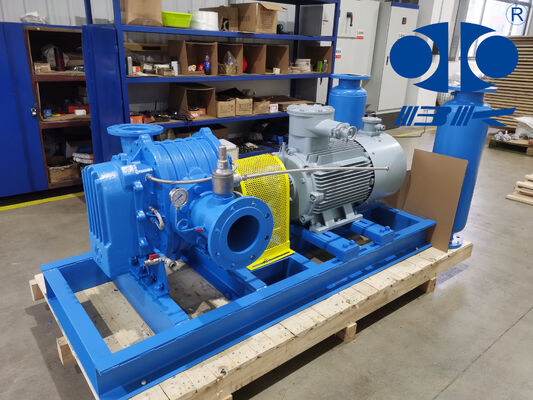

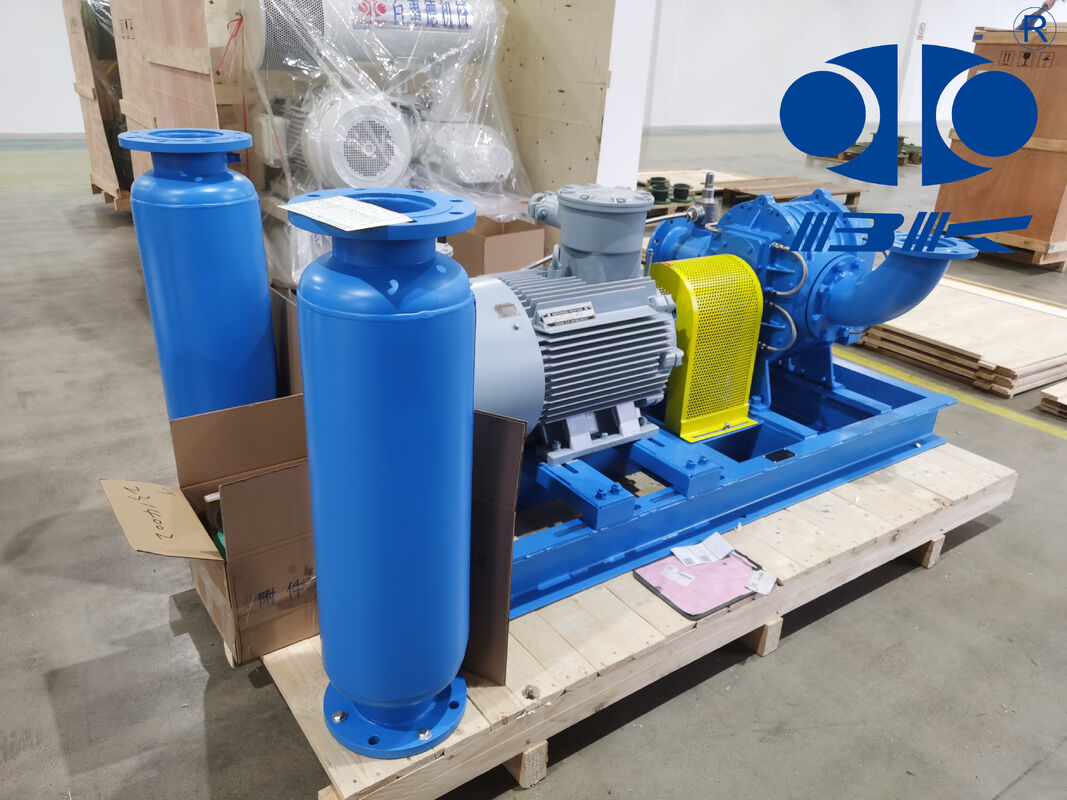

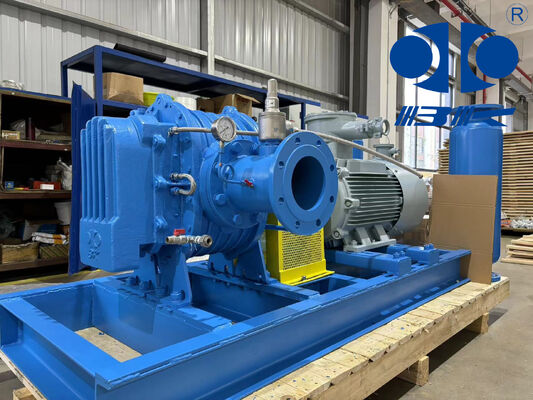

YU-EG Ciężki dmuchacz korzeniowy do przenoszenia pneumatycznego i wentylacji przemysłowej

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001
Numer modelu:	YU-EG40

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardową drewnianą skrzynkę
Czas dostawy:	15 do 30 dni roboczych, w zależności od kwoty zamówienia i specyfikacji
Możliwość Supply:	20 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Pojemność:	0,42-1,65 m3/min	Wyładowanie ciśnienie różnicowe:	10-70KPA
Rozmiar otworu:	DN40(1,5”)	Typ chłodzenia:	Woda
Typ połączenia:	Napędzany paskiem	Pasek i koło pasowe:	Transport biogazu, gazów odlotowych, mediów wybuchowych
Moc wału:	0,82-2,42 kW	Prędkość:	1500-2150 obr./min
Woda chłodząca:	3 l/min	Aplikacje:	Biogaz i gaz odpadowy
Tworzywo:	Antykorozyjne
Podkreślić:	dmuchawa Roots o dużej wytrzymałości , pneumatyczne przenoszenie materiałów z dmuchawą Roots , dmuchawa do aeracji biogazu przemysłowego

Ciężka dmuchawa Roots YU-EG do transportu pneumatycznego i wentylacji przemysłowej

O firmie YU-EG

Od momentu założenia B-Tohin importuje zaawansowaną technologię i sprzęt oraz stale rozwija nowe produkty. Dmuchawa typu YU-EG to nowy rodzaj produktu, którego obudowa i wirniki są pokryte specjalnymi materiałami antykorozyjnymi. Nadaje się do transportu specjalnych gazów, zwłaszcza do transportu biogazu.

Główne cechy

Dmuchawa może być używana do transportu kwasów, zasad, gazów korozyjnych i innych specjalnych gazów.
Zastosowano chłodzenie wodne dla dłuższego okresu eksploatacji łożysk.
Wewnętrzna część dmuchawy i powierzchnia wirników są natryskiwane specjalnymi materiałami o dobrych właściwościach smarnych i antyadhezyjnych.

Główne zalety

Kompaktowa konstrukcja, wlot i wylot tej samej konstrukcji, wielokrotne sposoby montażu.
Integralna konstrukcja wirnika i wału, która może uniknąć wad typu rozdzielnego.
Konstrukcja chłodzona wodą, która może poprawić warunki pracy łożyska i przedłużyć jego żywotność.
Natryskiwanie specjalnego materiału (PTFE) o dobrej odporności na korozję i przyczepności do wirnika i części mających kontakt z płynem.
Dmuchawa może transportować specjalne gazy, takie jak kwasy, zasady, gazy korozyjne itp.

Specyfikacje

Model	YU-EG40
Wydajność powietrza	0,42-1,65 m³/min
Ciśnienie różnicowe tłoczenia	10-70 KPa
Prędkość obrotowa	1500-2150 obr/min
Objętość wody chłodzącej	3 l/min
Typ silnika	1,5-4 KW Silnik 380/400/415/440V, 3-FAZOWY, 50/60HZ, przeciwwybuchowy
Typ instalacji	Standard: typ pionowy
Masa dmuchawy bez silnika (NW)	75 kg

Tabela parametrów

Średnica króćca

Prędkość

(obr/min)

Ciśnienie

(kgf/cm²)

Przepływ powietrza na wlocie (m³/min)

Moc wału

Woda chłodząca

(L/min)

YU-EG40

40 (1,5")

1500-2150

0,1-0,7

0,42-1,65

0,82-2,42

Lista materiałów

YU-EG Ciężki dmuchacz korzeniowy do przenoszenia pneumatycznego i wentylacji przemysłowej

Nr	Nazwa	Ilość	Materiał	Nr	Nazwa	Ilość	Materiał
1	Cylinder	1	HT200	17	Sworzeń ustalający	4
2	Płyta czołowa napędzana	1	HT200	18	Płyta czołowa przekładni	1	HT200
3	Układ chłodzenia			19	Pierścień smarujący	2	45#
4	Smarowniczka	4	Mosiądz	20	Nakrętka okrągła	2	45#
5	Uszczelnienie powietrza	8	PTFE	21	Uszczelka olejowa	2	FPM
6	Uszczelka olejowa	4	FPM	22	O-ring	2	FPM
7	Wirnik napędzany	1	QT500	23	Wewnętrzne koło zębate stożkowe	2	20CrMnTi
8	O-ring	8	FPM	24	Nakrętka zaciskowa	2	45#
9	Uszczelka olejowa	1	FPM	25	Kołnierz prawy	2	45#
10	Łożysko	2	GCr15	26	Pokrywa olejowa	1	HT200
11	Klin	1	45#	27	Wskaźnik poziomu oleju	1	Żywica
12	Pokrywa wirnika napędzanego	1	45#	28	Sprężyna talerzowa	2	65Mn
13	Pierścień zabezpieczający	2	65Mn	29	Podkładka oporowa	2	Q235
14	Wirnik napędzany	1	QT500	30	Korek magnetyczny	1
15	Pokrywa wirnika napędzanego	1	45#	31	Łożysko	2	GCr15
16	O-ring	2	FPM	32	Tuleja wału	4	45#

Rysunek montażowy zespołu dmuchawy

YU-EG Ciężki dmuchacz korzeniowy do przenoszenia pneumatycznego i wentylacji przemysłowej Arkusz wymiarów zewnętrznych Jednostka: mm Typ Moc silnika(kW) A B C D E F G H I J K L M N P R Śruby fundamentowe Waga (KG) YU-EG40 1,5-4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75
