Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BKD-5000 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 15 do 30 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Możliwość Supply: | 50 ZESTAWÓW miesięcznie |
Rodzaj: | Roots dmuchawy powietrza, trzy płaty, dwa etapy | Pojemność powietrza: | 29,44–61,25 m3 / min |
---|---|---|---|
Ciśnienie rozładowania: | 100-150 kPa | Moc silnika: | 90–185 W. |
Otwór wylotowy: | DN200 (8 ”) | Rodzaj połączenia: | Pasek i koło pasowe |
Podanie:: | Napowietrzanie, płukanie zwrotne, transport pneumatyczny, stosowane do uzdatniania wody, czyszczenia | Rodzaj chłodzenia: | woda i środkowa chłodnica |
High Light: | napędzane paskiem blowe,dmuchawa do uzdatniania wody |

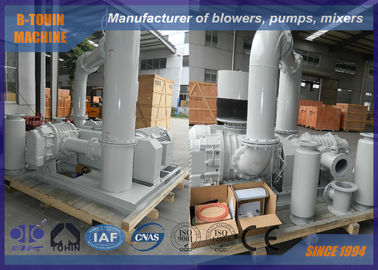

Wysokociśnieniowa dmuchawa korzeniowa, dwustopniowa, DN200, dmuchawa korzeniowa
O BKD
BKD series is a two-stage roots blower. Seria BKD to dwustopniowa dmuchawa do korzeni. It is composed of two BKW blowers for reaching higher pressure. Składa się z dwóch dmuchaw BKW w celu osiągnięcia wyższego ciśnienia. Good performance is promised by a middle cooling system installed between the first and the second stage, which keep standard temperature of airflow into the second stage blower. Dobra wydajność jest obiecana dzięki środkowemu układowi chłodzenia zainstalowanemu między pierwszym a drugim stopniem, który utrzymuje standardową temperaturę przepływu powietrza do dmuchawy drugiego stopnia.
Dane techniczne
Model |
BKD-5000 |
Pojemność powietrza |
29,44–61,25 m3)/ min |
Różnica ciśnień na wylocie |
100-150 kPa |
Prędkość obrotowa |
850-1400 obr / min |
Ilość wody chłodzącej |
90 l / min |
Typ silnika |
90–185 kW |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan |
Rodzaj instalacji |
Standard: typ pionowy |
NW dmuchawy bez silnika |
1900 kg |
Rozmiar opakowania Ok. |
2,5 * 2,4 * 3,2 m (długość * szerokość * wysokość) |
funkcje |
1. Chłodzenie wodne łożysk na obu płytach końcowych obniża temperaturę pracy łożyska. |
Arkusz parametrów
Nr art. | Prędkość (rpm) |
Wydajność wlotowa (m3 / min) i moc na wale (KW) | Chłodzenie woda |
||||||||
1,0 kgf / cm2) | 1,2 kgf / cm2) | 1,4 kgf / cm2) | 1,5 kgf / cm2) | ||||||||
10000 mH2)O | 12000 mH2)O | 14000mH2)O | 15000mH2)O | ||||||||
0,098 MPa | 0,118 MPa | 0,137 MPa | 0,147 MPa | ||||||||
Age etap | Age etap | m3)/ min | kw | m3)/ min | kw | m3)/ min | kw | m3)/ min | kw | L / min | |
BKD-5000 Outlet Dia: 200 (8 ") Złożony z BKW8024 + BKW8016 |
850 | 850 | 32,23 | 77,31 | 30,76 | 87,89 | 30,07 | 93,06 | 29,44 | 94,45 | 90 |
1000 | 1000 | 40,15 | 90,96 | 38,67 | 103,40 | 37,98 | 109,49 | 37,35 | 111,11 | ||
1150 | 1150 | 48.06 | 104,60 | 46,58 | 118,91 | 45,90 | 125,91 | 45,26 | 127,78 | ||
1250 | 1250 | 53,34 | 113,69 | 51,86 | 129,25 | 51,17 | 136,86 | 50,54 | 138,89 | ||
1400 | 1400 | 61,25 | 127,34 | 59,77 | 144,75 | 59,09 | 153,28 | 58,45 | 155,56 |
System przepływu powietrza i chłodzenia
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa pierwszego stopnia
2. dmuchawa drugiego stopnia
3. zawór bezpieczeństwa
4. zawór zwrotny
5. tłumik wlotowy (z filtrem powietrza)
6. tłumik wylotowy
7. podstawa publiczna (z osłoną paska)
8. elastyczny gumowy przegub i podkładka amortyzująca
9. koło pasowe
10. manometr
11. pasek
12. śruby i nakrętki oraz inne części łączące
13. silnik
14. środkowa chłodnica
