Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BK |
Orzecznictwo: | ISO9001/ISO14001/CE |
Numer modelu: | BKW6005 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportuj standardowy drewniany futerał |
Czas dostawy: | 5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji |
Zasady płatności: | L/C, T/T |
Możliwość Supply: | 100 zestawów miesięcznie |
Imię: | Roots Rotary Lobe Dmuchawa | Rodzaj: | Korzenie dodatniego przemieszczenia, trzy płaty |
---|---|---|---|
Pojemność powietrza: | 3,62-11,15 m3 / min | Różnica ciśnień na wylocie: | 60-100 KPA |
Moc silnika: | 11-30 W. | Otwór wylotowy: | DN80 (3 ”) |
Typ napędzany: | napędzany silnikiem, połączony paskiem i kołem pasowym | Wirnik i wał: | odlewane jako integralna część, trzy płaty |
High Light: | Dmuchawa wysokociśnieniowa,dmuchawa rotacyjna |

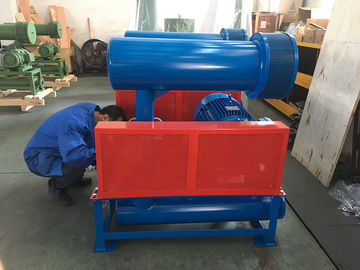

DN80 Roots Rotary Lobe Dmuchawa, maksymalne ciśnienie 100KPA, dmuchawa powietrza napowietrzającego
Trójskrzydłowa dmuchawa rotacyjna typu Roots typu BKW to produkt, który został opracowany poprzez zastosowanie innowacyjnych technik,
w oparciu o nasze wieloletnie doświadczenie w produkcji dmuchaw obrotowych typu korzeniowego.
Dane techniczne
Model |
BKW6005 |
Pojemność powietrza |
3,62–11,15 m3)/ min |
Różnica ciśnień na wylocie |
60-100 KPA |
Prędkość obrotowa |
850-1800 obr / min |
Ilość wody chłodzącej |
5 l / min |
Typ silnika |
11-30 kW |
Marka silnika |
Standard: silnik Siemens Beide lub Wannan |
Rodzaj instalacji |
Standard: typ poziomy. |
NW dmuchawy bez silnika |
256 kg |
Rozmiar opakowania Ok. |
Walizka na dmuchawę: 1,5 * 0,95 * 0,9 m (L * W * H) Walizka na akcesoria do dmuchawy: 1,31 * 0,6 * 0,5 m (L * W * H) |
funkcje
1. W oparciu o konstrukcję serii BK, poprzez ulepszenie projektu końcowego, instalowany jest system chłodzenia wodnego w celu uzyskania wyższego ciśnienia
2. Wysoka temperatura jest trudna do uszkodzenia łożyska, dlatego jego żywotność jest przedłużona.
Arkusz parametrów
Model | Prędkość | Wydajność wlotowa (m3 / min) i moc na wale (KW) | Chłodzenie woda |
|||||||||
0,6 kgf / cm2) | 0,7 kgf / cm2) | 0,8 kgf / cm2) | 0,9 kgf / cm2) | 1,0 kgf / cm2) | ||||||||
6000 mmH2)O | 7000 mmH2)O | 8000 mmH2)O | 9000 mmH2)O | 10000 mmH2)O | ||||||||
0,06 MPa | 0,07 MPa | 0,08 MPa | 0,09Mpa | 0,1 mln Pa | ||||||||
obr./min | m3)/ min | KW | m3)/ min | KW | m3)/ min | KW | m3)/ min | KW | m3)/ min | KW | L / min | |
BKW6005 Port Dia: DN80 (3 ") |
850 | 3,84 | 7.28 | 3,62 | 8.20 | 5 | ||||||
1000 | 5,00 | 8.56 | 4,77 | 9,65 | 4.58 | 10,94 | 4,38 | 12,24 | ||||
1150 | 6.15 | 9,84 | 5,93 | 11.09 | 5,74 | 12,59 | 5.54 | 14.08 | ||||
1250 | 6,92 | 10,70 | 6,70 | 12.06 | 6,50 | 13,68 | 6,30 | 15.30 | 6.14 | 16,92 | ||
1400 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | 7,46 | 17.14 | 7.29 | 18,95 | ||
1500 | 8,84 | 12,84 | 8,62 | 14,47 | 8.43 | 16,42 | 8.23 | 18,36 | 8.06 | 20,31 | ||
1650 | 9,99 | 14.12 | 9,77 | 15,92 | 9.58 | 18.06 | 9,38 | 20,20 | 9.21 | 22,34 | ||
1800 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19,70 | 10,53 | 22.04 | 10,36 | 24,37 |
Struktura korpusu dmuchawy
Kierunek przepływu wody chłodzącej
Rysunek montażowy zestawu dmuchawy
Standardowa dostawa zakresu
1. dmuchawa wału
2. tłumik wlotowy (z filtrem powietrza)
3. tłumik wylotowy
4. zwolnić zawór
5. zawór zwrotny
6. elastyczny staw
7. manometr
8. koło pasowe dmuchawy i koło pasowe silnika
9. Pasek klinowy
10. osłona paska
11. podstawa dmuchawy
12. silnik elektryczny
