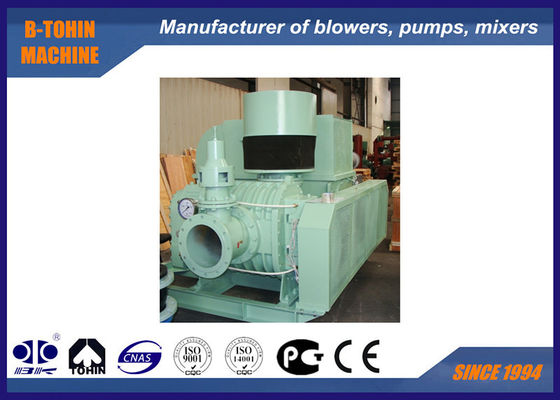

Compact Roots Rotary Lobe Blower, dmuchawa obrotowa o mocy 8400 m3 / godz

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BK
Orzecznictwo:	ISO9001/ISO14001/CE
Numer modelu:	BKW10034

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	Zbywalny
Szczegóły pakowania:	Eksportuj standardowy drewniany futerał
Czas dostawy:	5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Zasady płatności:	L/C, T/T
Możliwość Supply:	50 ZESTAWÓW miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa:	Rotacyjna dmuchawa krzywkowa firmy Roots	Typ:	Typ korzeni z przemieszczeniem dodatnim, trzy płaty
Pojemność powietrza:	67,76-166,9 m3/min	Wyładowanie ciśnienie różnicowe:	60-100KPA
Moc silnika:	75-315 kW	Otwór rozładowy:	DN350(14”)
Typ napędzany:	napędzany silnikiem, połączony paskiem i kołem pasowym	Typ instalacji:	Dostępne również w wersji pionowej, poziomej
Podkreślić:	obrotowa dmuchawa dodatnia , dmuchawa obrotowa

Kompaktowa dmuchawa Roots z wirującymi łopatkami, 8400m3/godz., dmuchawa powietrza z płukaniem wstecznym

Zastosowania

Szeroko stosowana w oczyszczaniu ścieków, przemyśle petrochemicznym, cementowym, energetycznym, metalurgicznym i w pneumatycznym transporcie w różnych gałęziach przemysłu.

Specyfikacje

Model	BKW10034S
Wydajność powietrza	67,76-166,90m³/min
Ciśnienie różnicowe tłoczenia	60-100 KPA
Prędkość obrotowa	700-1400 obr./min
Objętość wody chłodzącej	25 l/min
Typ silnika	75-315 KW 380/400/415/440V, 3 FAZY, 50/60 HZ
Typ instalacji	Typ pionowy
Masa dmuchawy bez silnika	1900 kg
Przybliżony rozmiar opakowania	2,72,12,65m (dł.szer.wys.)

Cechy

1. Specjalnie zaprojektowane wirniki pracują płynnie
2. Duża wydajność powietrza
3. Bez zanieczyszczeń. Czyste powietrze na wylocie
4. Kompaktowa konstrukcja jest łatwa w montażu i bezpieczna w użyciu

Arkusz parametrów

Model	Prędkość	Wydajność na wlocie (m3/min) i moc wału (KW)
		0,6 kgf/cm2		0,7 kgf/cm2		0,8 kgf/cm2		0,9 kgf/cm2		1,0 kgf/cm2
		6000 mmH2O		7000 mmH2O		8000 mmH2O		9000 mmH2O		10000 mmH2O
		0,06 MPa		0,07 MPa		0,08 MPa		0,09 MPa		0,1 MPa
	obr./min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BKW10034S	700	71,47	100,60	69,55	111,8	67,76	123
Średnica króćca:	850	91,91	122,2	89,99	135,7	88,21	149,30	86,53	162,9	84,95	176,4
DN350 (14")	1000	112,4	143,7	110,4	159,7	108,7	175,7	107,0	191,6	105,4	207,6
	1150	132,8	165,3	130,9	183,6	129,1	202,0	127,4	220,3	125,8	238,70
	1250	146,4	179,7	144,5	199,6	142,7	219,6	141,1	239,5	139,5	259,5
	1400	166,9	201,2	165,0	223,6	163,2	245,9	161,5	268,2	159,9	290,6

Struktura korpusu dmuchawy

Compact Roots Rotary Lobe Blower, dmuchawa obrotowa o mocy 8400 m3 / godz 0

Kierunek przepływu wody chłodzącej

Compact Roots Rotary Lobe Blower, dmuchawa obrotowa o mocy 8400 m3 / godz 1

Rysunek montażowy zespołu dmuchawy

Compact Roots Rotary Lobe Blower, dmuchawa obrotowa o mocy 8400 m3 / godz 2

Zakres standardowego dostarczania

1. Dmuchawa wałowa
2. Tłumik wlotowy (z filtrem powietrza)
3. Tłumik wylotowy
4. Zawór bezpieczeństwa
5. Zawór zwrotny
6. Złącze elastyczne
7. Manometr
8. Koło pasowe dmuchawy i koło pasowe silnika
9. Pas klinowy
10. Osłona pasa
11. Podstawa wspólna
12. Silnik
