Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min

Basic Properties

Miejsce pochodzenia:Chiny
Nazwa marki:BK
Certification:ISO9001/ISO14001
Numer modelu:BKW8024S

Trading Properties

Minimum Order Quantity:1 zestaw
Price:Zbywalny
Standard Packaging:Eksportuj standardowe drewniane pudełko
Delivery Time:5 do 20 dni roboczych, zależy od kwoty zamówienia i specyfikacji
Payment Terms:L / C, T / T
Supply Ability:50 zestawów miesięcznie
Specifications
Nazwa: Rotacyjna dmuchawa krzywkowa firmy Roots Typ: Typ korzeni z przemieszczeniem dodatnim, trzy płaty
Pojemność powietrza: 31,89-50,67 m³/min Wyładowanie ciśnienie różnicowe: 60-80 KPA
Moc silnika: 22-90 kW Otwór rozładowy: DN200(8”)
Typ napędzany: napędzany silnikiem, połączony paskiem i kołem pasowym Typ instalacji: poziome, dostępne również pionowe
Podkreślić

bar 0.8 korzenie obrotowa dmuchawa krzywkowa

,

trzy płaty korzenie obrotowa dmuchawa krzywkowa

,

dmuchawa do korzeni 80kpa tri lobe

Product Description


Dmuchaczka do korzeni żelaza odlewanego, o pojemności 3600 m3/h

Dmuchawa korzeniowa to rodzaj dmuchawy objętościowej, której pojemność powietrza i obrót stanowią proporcję.Każde obrócenie dmuchawy typu trzydzielcowego wymaga trzykrotnego wsuwania powietrza i wyładowania dwóch płatówW porównaniu z dwuwłokowym dmuchawką dmuchawką trójwłokową dmuchawką korzeniową charakteryzuje się niskim pulsacją powietrza i bardziej stabilną pracę.

Ma dwa płaty na dwóch równoległych łożyskach.równomierna prędkość obrotu płatków w przeciwnych kierunkach sprawia, że pewna ilość powietrza otacza obudowę i płaty transportowane z strony ssania do strony rozładowania.



Specyfikacje


Model

BKW8024S

Pojemność powietrza

31.89-50.67m3/min

Ciśnienie różniczkowe rozładowania

60-80KPA

Prędkość obrotowa

800-1100 obr./min.

objętość wody chłodzącej

15 l/min

Rodzaj silnika

22-90 kW
380/400/415/440V, 3FASES, 50/60HZ

Rodzaj instalacji

Standardowy: typ poziomy.
Typ pionowy do wyboru

N.W. dmuchawy bez silnika

800 kg

Rozmiar opakowania Ok.

2.28*1.51*2.45m (L*W*H)





Cechy
1Poprawione krzywe wirnika w celu oszczędności energii od 15 do 25%
2.BKW roots blower ma dobrą wydajność uszczelniającą dzięki zastosowaniu fluoro gumowego materiału uszczelniającego.
3Dokładność biegów to piąta klasa, a główne części są obrobione CNC, aby zapewnić płynne działanie.
4Niska wibracja dzięki dokładnej równowagi dynamicznej.
5Transport powietrza jest czysty i wolny od oleju i pyłu.



Arkusz parametrów



Model Dia portu (MM) Prędkość Przepływ powietrza do wejścia (m3/min) i moc wału ((KW) ((m)3/min)
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 10,0 kgf/cm2 Chłodzenie
Woda
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
00,06Mpa 00,07Mpa 00,08Mpa 00,09Mpa 0.1Mpa
obroty / min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW8024S 200 (8") 800 33.69 46.25 32.76 51.61 31.89 56.97         15
850 36.52 49.14 35.59 54.84 34.72 60.53
900 39.35 52.03 38.42 58.06 37.56 64.09
1000 45.01 57.82 44.08 64.51 43.22 71.21
1100 50.67 63.60 49.74 70.96 48.88 78.33

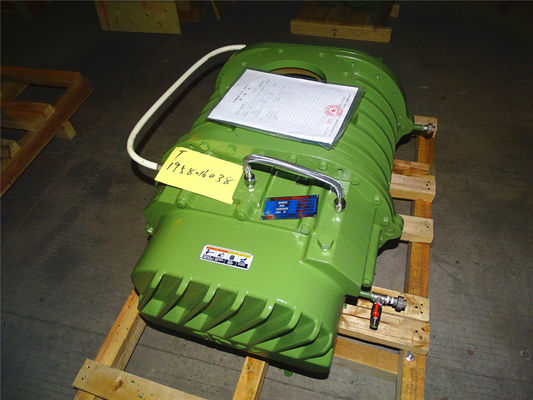

Konstrukcja nadwozia głównego dmuchawy

Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min




Kierunek przepływu wody chłodzącej

Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min

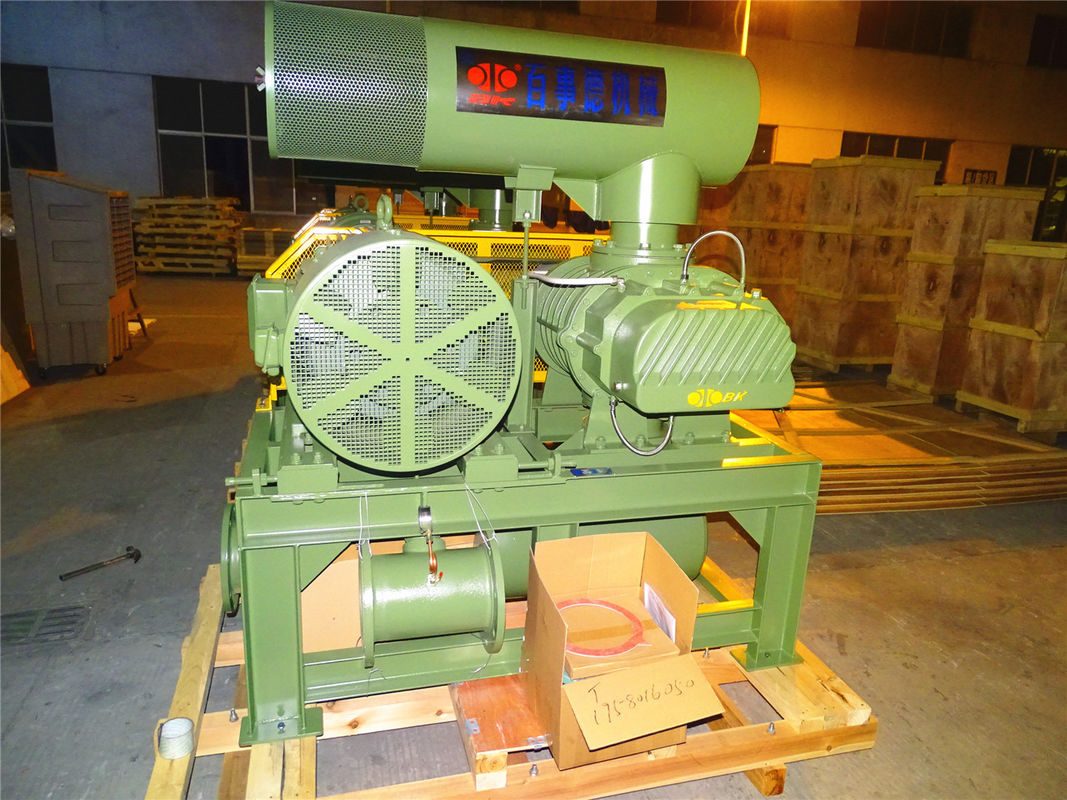

Rysunek montażu opakowania dmuchawy

Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min

Standardowa podaż zakresu

1. dmuchawy wału
2. tłumik wchłaniania (z filtrem powietrza)
3. tłumik wyjściowy


4. zawór odciągający

Jeśli system działa nieprawidłowo i opór jest wyższy niż wartość znamionowa,zawór odcisku ciśnienia otwiera się w celu wyładowania powietrza z zaworu odcisku ciśnienia, aby zapobiec przeciążeniu dmuchawy i silnika.

Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min



5. zawór kontrolny

Jest używany do zapobiegania odpływowi powietrza pod wysokim ciśnieniem w systemie podczas wyłączania.

Żeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / minŻeliwo 80KPA 0.8 Bar Roots Rotary Lobe Dmuchawa Wydajność 31,89-50,67m3 / min



6. elastyczne stawy
7. miernik ciśnienia
8. koła dmuchawy i koła silnikowe
9Pasy V
10. osłona pasa
11. publiczna baza
12. silnik
