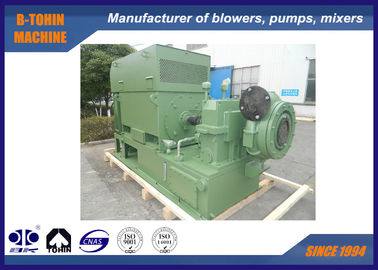

315KW Jednorazowy dmuchawkę odśrodkową, 12600m3/h, dmuchawkę obrotową ze stali nierdzewnej
O GS.
Jednoszybkowa szybka dmuchawa odśrodkowa to nowy produkt zaprojektowany przez B-Tohin Machine.Wydajność pneumatyczna i konstrukcja konstrukcyjna serii produktów osiągnęły zaawansowany poziom
Dmuchawy są szeroko stosowane w oczyszczaniu ścieków, metalurgii,
fluidyzacja kotła o krążącym łóżku fluidyzacyjnym w elektrowni, odsiarczanie spalin, apteka,
Wzmocnienie paliwa i tak dalej.
Specyfikacje
|
Model nr.
|
GS210-1.7
|
|
Ciśnienie różniczkowe rozładowania
|
70 KPA
|
|
Moc silnika
|
315 kW
|
|
Pojemność powietrza
|
210 m3/min
|
|
Rodzaj silnika
|
380/400/415/440V/6KV/10KV, 3FASES, 50/60HZ
|
Wnioski
a. W przemyśle cementowym: dmuchawy do transportu cementu, wentylacja itp.
b. W przypadku systemów oczyszczania ścieków: dmuchawy do wentylacji, dmuchawy do odmywania, itp.
c. W przypadku przenoszenia pneumatycznego: do przenoszenia materiałów proszkowych, takich jak mąka, cement, piasek, ziarna itp.
d. Do zbierania pyłu, oczyszczania pyłu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.
e. W przypadku elektrowni elektrycznych: transport gazu, zwiększanie tlenu, wentylacja, oczyszczanie z kurzu itp.
Kluczowa technologia
|
1. Urządzenie przewodzące wlewem
- położenie przed obrotowym dmuchawy
- Funkcja: Nie tylko w celu regulacji mocy dmuchawy w zakresie 45% - 100%, ale także w celu zapewnienia, aby dmuchawa osiągnęła najwyższą wydajność w zakresie regulacji,zwłaszcza gdy parametry pracy odbiegają od danych projektowanych (niska temperatura lub niskie ciśnienie).
- Zmiana funkcji automatycznej lub ręcznej poprzez kliknięcie ekranu dotykowego na skrzynce sterującej dmuchawką.przewód wlewu jest regulowany przez operatora elektrycznego w ustawionym stosunku po otrzymaniu sygnału prądu stałego 4-20mA, podczas pracy ręcznej lub w warunkach konserwacji, płaszcz jest regulowany ręcznie.
|
 |
|
2Dojrzały projekt volute.
Niezawodna wydajność pneumatyczna, wysoka wydajność, wydajność wielomianowa 85%.
|
|
|
3. Napędnik o wysokiej wydajności
- Krzywa obrotowa jest wybierana w sposób powtarzający się w celu symulacji warunków pracy na komputerze i lepiej dostosowana do rzeczywistego przepływu gazu.
- Wykonany z aluminium lub stali nierdzewnej, zgięty do tyłu (najmniejszy kąt zanurzenia wynosi 6 stopni), powierzchnia drobna.
|
|
|
4. konstrukcja skrzynki biegów i łożyska o wysokiej niezawodności
- Skrzynia biegów ma poziomą strukturę podzieloną, zwojową obudowę połączoną z obudową dolną i oddzieloną od obudowy górnej, dzięki czemu skraca się czas potrzebny na rozładunek osłony skrzynki.
-
Szybki wał przyjmuje technologię twardego dysku napędowego, wysoką wydajność i niską stratę mechaniczną potwierdzoną przez kontakt linii.
- łożysko elipsalne (rozmieszczenie) przyjęte dla dużych narzędzi, łożysko nachylne dla narzędzi dużych prędkości.
- Węzeł dmuchawy i przekładnia są wykonane z cieplnej stali kującej i odpowiednio szlifowane.i prędkość rezonancji skrętu jest w zakresie ± 10% niż prędkość biegu, wszystkie obracające się części są dynamicznie zrównoważone.
- Sprzęt podwyższający jest typu spiralnego o osi równoległej z zintegrowanym małym sprzętem i wirującym wałem.
-
Wykonany z stali stopowej do wyciszania powierzchni i precyzyjnie szlifowany, wskaźnik trwałości przekładni wynosi co najmniej 1,8
|
|
|
5. Wysoce precyzyjne sterowanie biegami
- Zwierzęta połowowe o przyjętej klasie wyższej jakości
- Stopień precyzji przekładni jest ustabilizowany w ISO1328 5~4
- Stopień precyzji może osiągnąć 3.
- Stopień precyzji równy standardowej AGMA lub DIN
|
|
|
6. Połączenie między obrotowym i szybkim wałem
- Przyjąć typ połączenia prosty końcowy klucz (pin) i trójkątnego wału
- Maksymalna moc, jaką może przenieść, wynosi 3000 kW.
- Praktyczne do montażu i demontażu bez uszkodzenia części
|
|
|
7. Pieczęcie o wysokiej wydajności
- Materiał uszczelnienia jest stopem o miękkiej konsystencji.
- Niezawodna funkcja, długa żywotność
- Nie ma problemu z wyciekiem.
- Niskie koszty utrzymania, wygodne w wymianie
- Zmniejszenie zużycia energii bez tarcia
|
Wynik operacji
- Najbardziej uderzająca cecha dmuchawy GS to efektywność energetyczna.
Od 1 marca 2009 r. rozpoczęliśmy próbne uruchomienie jednego dmuchawy (Model: GS160) w zakładzie oczyszczania ścieków w Qiting.
W porównaniu z dwoma dmuchawkami korzeniowymi o pojemności 80 m3/min i mocy silnika 132 kW, które wcześniej działały, każdego miesiąca zaoszczędzono 30000 RMB po użyciu GS Single-stage High-speed Centrifugal Blower,chociaż nie jest w pełnym obciążeniu.
- Bezpieczniejsze i wygodniejsze
Wykorzystuje się w pełni automatyczne sterowanie z każdą awarią rejestrowaną, bardziej wygodne dla operatora
Rysunek montażu opakowania dmuchawy
Standardowa podaż zakresu
1. Dmuchawy Główne ciało
2. przewodnik wejściowy
3. tłumik wlewu
4łącznik elastyczny ze stali nierdzewnej
5. Szybkość przekładni
7. Zawór rozładowy
8. Zawór kontrolny
9Ramy bazowe
10System smarowania
11. Pudełko sterowania PLC
12- Silnik.
