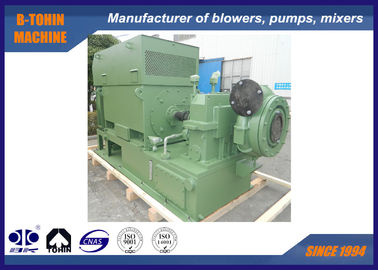

Jednostopniowa dmuchawa odśrodkowa DN400, wirnik z lotniczego stopu aluminium
O firmie GS
Jednostopniowa, wysokoobrotowa dmuchawa odśrodkowa to nowy produkt zaprojektowany przez B-Tohin Machine. Parametry pneumatyczne i konstrukcja tej serii produktów osiągnęły zaawansowany poziom
podobnych produktów w kraju i za granicą. Dmuchawy są szeroko stosowane w oczyszczaniu ścieków, hutnictwie,
fluidyzacji kotłów z cyrkulacyjnym złożem fluidalnym w elektrowniach, odsiarczaniu gazów spalinowych, farmacji,
przedmuchu gazu i tak dalej.
Specyfikacje
|
Numer modelu
|
GS210-1.8
|
|
Ciśnienie różnicowe tłoczenia
|
80 KPA
|
|
Moc silnika
|
355 KW
|
|
Wydajność powietrza
|
210 m³/min
|
|
Typ silnika
|
380/400/415/440V/6KV/10KV, 3 FAZY, 50/60HZ
|
Zastosowania
a. Dla przemysłu cementowego: dmuchawa do transportu cementu, wentylacji itp.
b. Dla systemu oczyszczania ścieków: dmuchawa napowietrzająca, dmuchawa do płukania wstecznego itp.
c. Do transportu pneumatycznego: do transportu materiałów sypkich, takich jak mąka, cement, piasek, zboże itp.
d. Do odpylania, czyszczenia pyłu, wentylacji w niektórych fabrykach, szpitalach, budynkach itp.
e. Dla elektrowni: transport gazu, zwiększanie zawartości tlenu, wentylacja, odpylanie itp.
Kluczowa technologia
|
1. Urządzenie kierownicy wlotowej
- pozycja — przed wirnikiem dmuchawy
- Funkcja — Nie tylko do regulacji wydajności dmuchawy w zakresie od 45% do 100%, ale także do zapewnienia najwyższej sprawności dmuchawy w jej zakresie regulacji, zwłaszcza gdy parametry pracy odbiegają od danych projektowych (niska temperatura lub niskie ciśnienie).
- Regulacja — praca automatyczna lub ręczna poprzez kliknięcie ekranu dotykowego na skrzynce sterowniczej dmuchawy. W trybie pracy automatycznej kierownica wlotowa jest regulowana przez operatora elektrycznego w określonym stosunku po otrzymaniu sygnału 4-20mA DC, natomiast w trybie pracy ręcznej lub konserwacji kierownica jest regulowana ręcznie.
|
 |
|
2. Dojrzała konstrukcja ślimaka
Niezawodne parametry pneumatyczne, wysoka sprawność, wielozmienna sprawność 85%.
|
|
|
3. Wirnik o wysokiej sprawności
- Krzywa wirnika jest wybierana na podstawie symulacji warunków pracy na komputerze i lepiej dopasowana do rzeczywistego przepływu gazu.
- Wykonany z lotniczego stopu aluminium lub stali nierdzewnej, otwarty kanał z zakrzywionymi do tyłu łopatkami (najmniejszy kąt nachylenia 6 stopni), powierzchnia precyzyjnie obrobiona.
|
|
|
4. Konstrukcja przekładni zębatej stopniującej i łożyska o wysokiej niezawodności
- Przekładnia ma konstrukcję dzieloną poziomo, obudowa ślimakowa połączona z dolną obudową i oddzielona od górnej obudowy, co skraca czas potrzebny na demontaż pokrywy skrzyni biegów.
-
Wysokowydajne wały wykorzystują technologię twardych tarcz oporowych, wysoką sprawność i niskie straty mechaniczne potwierdzone kontaktem liniowym.
- Łożysko eliptyczne (przesunięte) zastosowane dla dużego koła zębatego, łożysko ślizgowe dla szybkiego koła zębatego.
- Wały dmuchawy i przekładni wykonane są ze stali kutej hartowanej cieplnie i odpowiednio szlifowane. Każda pozioma prędkość krytyczna mieści się w zakresie ±15% prędkości normalnej, a prędkość rezonansu skrętnego mieści się w zakresie ±10% prędkości roboczej, wszystkie części obrotowe są dynamicznie wyważone.
- Przekładnia stopniująca jest typu równoległego z kołami zębatymi o zębach skośnych z integralnym małym kołem zębatym i wałem obrotowym.
-
Wykonane ze stali stopowej kutej hartowanej powierzchniowo i precyzyjnie szlifowane, wskaźnik żywotności koła zębatego wynosi co najmniej 1,8.
|
|
|
5. Wysokoprecyzyjny napęd zębaty
- Zastosowano koła zębate wyższej klasy jakościowej
- Klasa precyzji kół zębatych jest stabilna na poziomie ISO1328 5~4
- Klasa precyzji może osiągnąć 3.
- Klasa precyzji równa standardowi AGMA lub DIN
|
|
|
6. Połączenie między wirnikiem a wałem szybkim
- Zastosowano typ połączenia z prostym wpustem czołowym (sworzniem) i wałem trójkątnym
- Maksymalna przenoszona moc wynosi 3000 kW.
- Wygodny w montażu i demontażu bez uszkodzenia części
|
|
|
7. Uszczelnienia o wysokiej wydajności
- Materiał uszczelnień to stop o miękkiej teksturze (zastosowano uszczelnienie spiralne).
- Niezawodne działanie, długa żywotność
- Brak problemów z wyciekami
- Niski koszt konserwacji, wygodna wymiana
- Zmniejszone zużycie energii dzięki braku tarcia
|
Wyniki działania
- Najbardziej uderzającą cechą dmuchaw GS jest ich efektywność energetyczna.
Od 1 marca 2009 r. rozpoczęliśmy próbne uruchomienie jednej dmuchawy (model: GS160) w oczyszczalni ścieków Qiting.
W porównaniu z dwiema dmuchawami Roots o wydajności 80 m³/min i mocy silnika 132 kW, które były wcześniej używane, miesięczne oszczędności wynoszą 30 000 RMB po zastosowaniu jednostopniowej, wysokoobrotowej dmuchawy odśrodkowej GS, mimo że nie pracuje ona z pełnym obciążeniem.
- Bezpieczniejsze i wygodniejsze
Sterowanie w pełni automatyczne z rejestrowaniem każdego awarii, wygodniejsze dla operatora
Inne zdjęcia instalacji:
Rysunek montażowy zespołu dmuchawy
Standardowy zakres dostawy
1. Główny korpus dmuchawy
2. Kierownica wlotowa
3. Tłumik wlotowy
4. Elastyczne złącze ze stali nierdzewnej
5. Szybka przekładnia zębata
7. Zawór wylotowy
8. Zawór zwrotny
9. Rama podstawy
10. System smarowania
11. Sterownik PLC
12. Silnik
